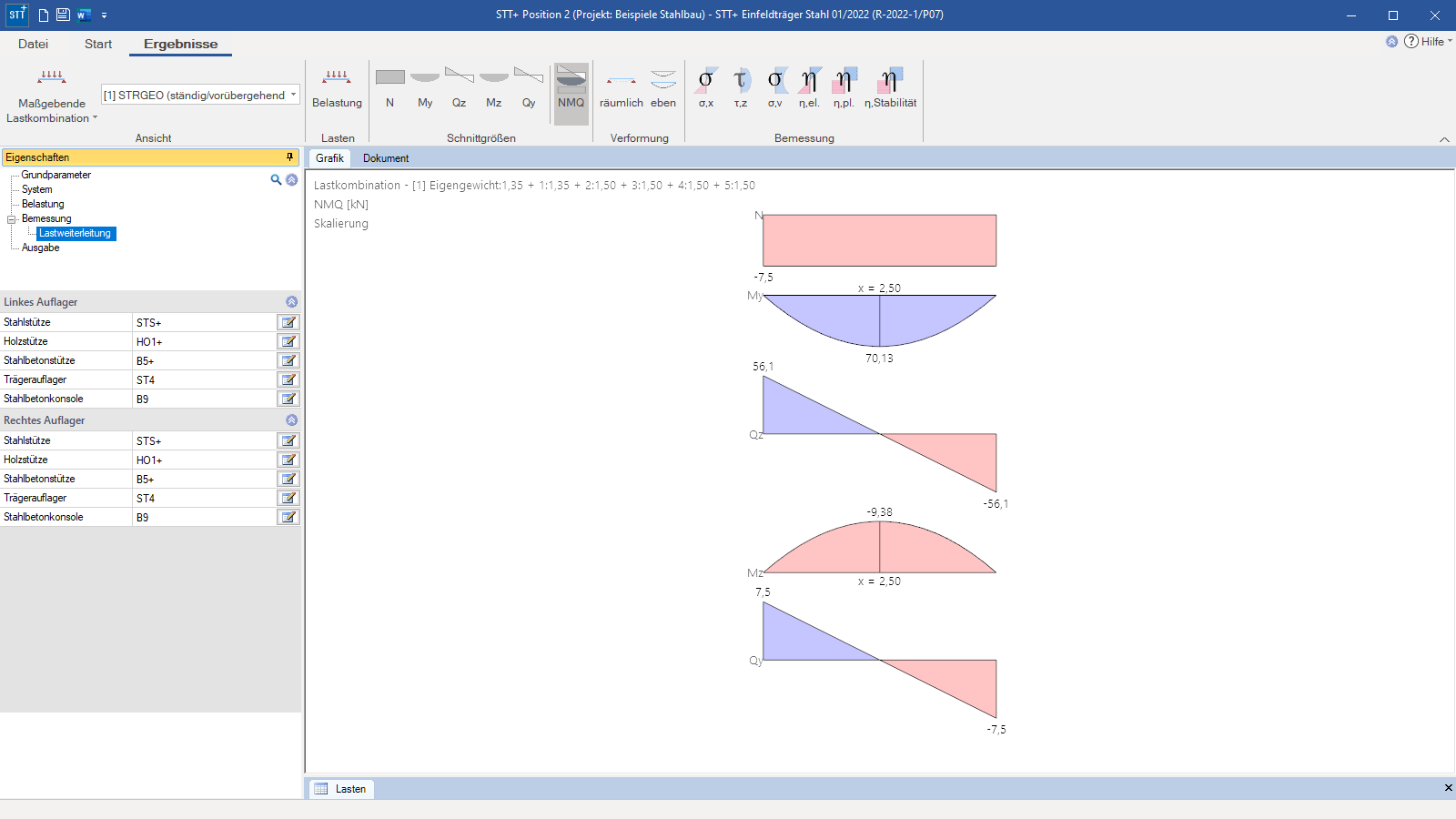

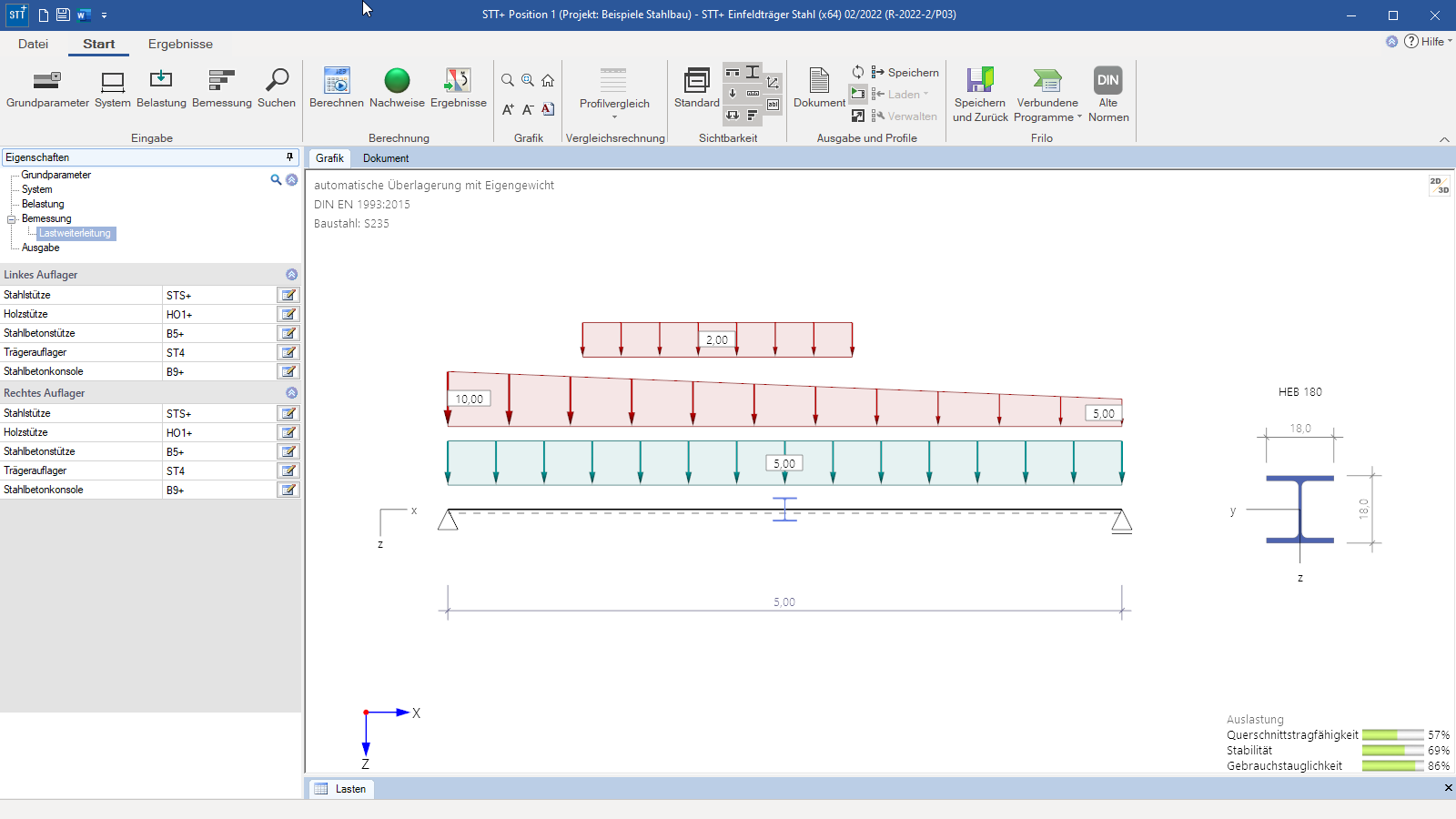

Programmoberfläche STT+ - STT+ Schnittgrößenverläufe in Ergebnisansicht

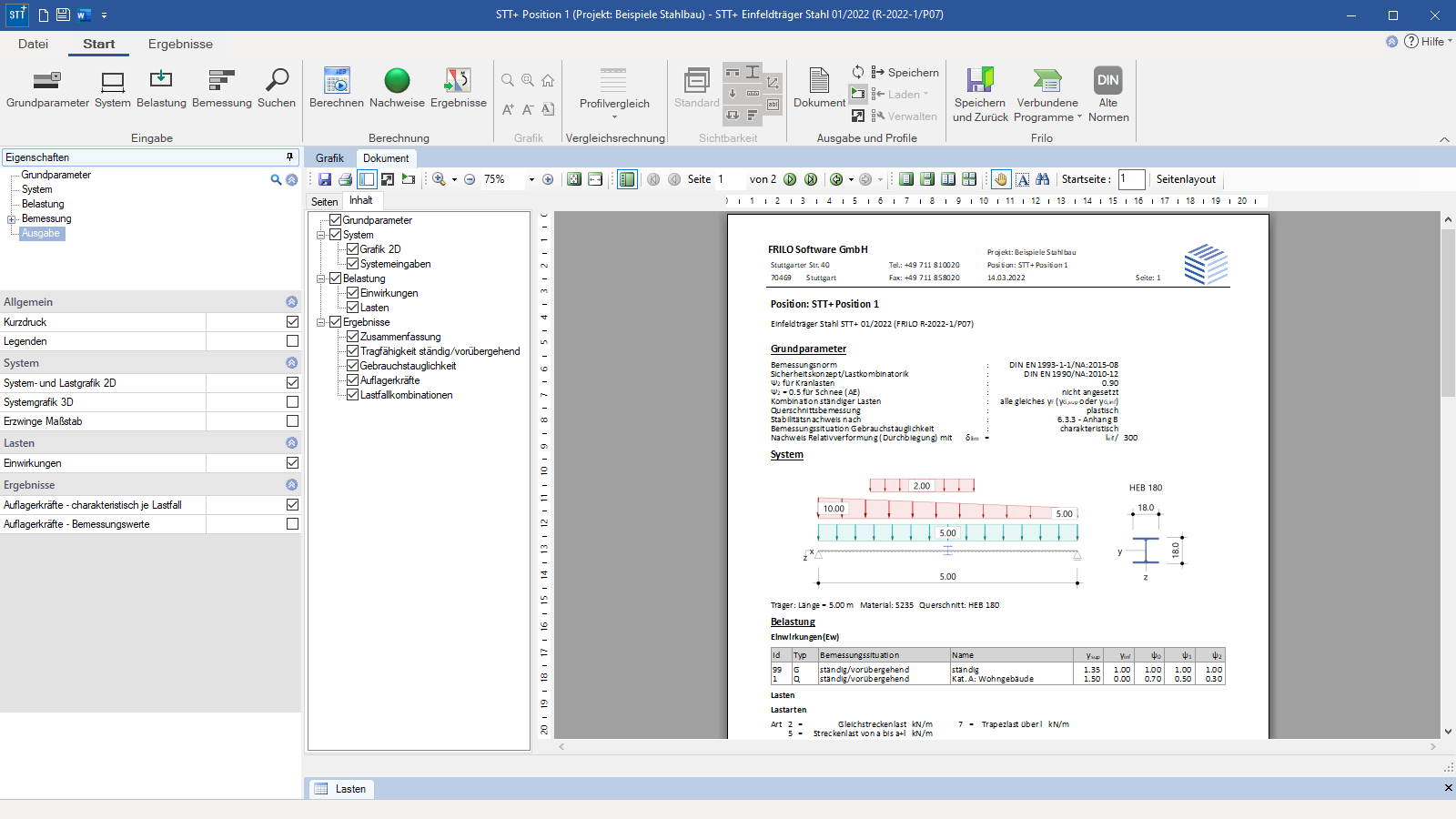

- Das Ausgabedokument
Einfeldträger Stahl
STT+
Das Programm STT+ führt die Querschnitts- sowie Stabilitätsnachweise nach dem Ersatzstabverfahren für Einfeldträger mit ein- oder zweiachsiger Biegung bzw. Querkraft aus Profilstahl. Die Nachweisführung erfolgt nach Eurocode 3 unter Berücksichtigung der Regelungen der implementierten nationalen Anhänge.
Jetzt mehr Programme aus dem Bereich Stahl entdecken!
MEHR ANZEIGENMaterial
- Baustahl: S235, S275, S355, S450
- Baustahl geglüht (S275N – S460N)
- Baustahl thermo (S275M – S460M)
- Baustahl wetterfest (S235W – S355W)
- warmfester Stahl (S460Q – S460QL1)
- Hohlprofil warm (S235H – S355H)
- Hohlprofil warm N (S275NH – S460NH)
- benutzerdefinierte Stahlart
Systeme
Statische Systeme:
- statisch bestimmter, gabelgelagerter Einfeldträger
Querschnitte:
- I-Profile, Rohre und Rechteckrohre als Standardprofil
- I-Profile, Rohre und Rechteckrohre benutzerdefiniert
Auflager:
- starre Anfangs- und Endlagerung
- zusätzliche Definition von seitlichen Zwischenhalterungen (kontinuierlich, in Feldmitte, in den Drittelspunkten, in den Viertelspunkten, im Abstand x)
Belastung
- automatische Berücksichtigung des Eigengewichts
- Gleichstreckenlast, Einzellast (Q / N), Einzelmoment, Dreieckslast, Trapezlasten
- automatische Bildung der Lastfallkombinationen
Allgemein
Das Programm bildet alle notwendigen Einwirkungskombinationen entsprechend des Sicherheitskonzeptes nach Eurocode 0 automatisch.
Tragsicherheit
Es wird wahlweise die elastische oder plastische Querschnittstragfähigkeit nachgewiesen. Hierbei werden die Schnittkräfte nach Theorie I. Ordnung ermittelt. Des Weiteren wird der Nachweis der Systemtragfähigkeit nach dem Ersatzstabverfahren entweder (optional) nach Absatz 6.3.3 Anhang A bzw. B oder nach Absatz 6.3.4 geführt.
Gebrauchstauglichkeit
Im Rahmen des Nachweises der Gebrauchstauglichkeit werden die Verschiebungen für die Hauptachsen getrennt ermittelt. Die Verformungen werden ebenfalls nach Theorie I. Ordnung berechnet. Die für den Gebrauchstauglichkeitsnachweis verwendete Bemessungssituation ist vom Anwender vorzugeben.
Dateiformate
- Word
- Drucker
Ausgabe
Ausgabeprofile:
- vordefinierter Kurzausdruck
- benutzerdefinierter Ausgabeumfang
Ergebnisgrafiken:
- Schnittgrößen: N, My, Qz, Mz, Qy, NMQ
- Verformungen: vy, vz
- Spannungen: σ,x ; τ,z ; σ,v
- Ausnutzung Eta: n,el ; n,pl ; n,Stabilität
Übergabemöglichkeiten
- Stahlstütze STS+
- Trägerauflager ST4
- Stahlbetonstütze B5+
- Stahlbetonstütze B5
- Stahlbetonkonsole B9
- Holzstütze HO1+
- Biegetorsionstheorie BTII+
Importmöglichkeiten
- FRILO XML
- ASCII-Datei
- ASCII-Datei (mit Auswahl)
Exportmöglichkeiten
- Word
- FRILO XML
Stahlbau
- DIN EN 1993
- ÖNORM EN 1993
- BS EN 1993
- PN EN 1993
