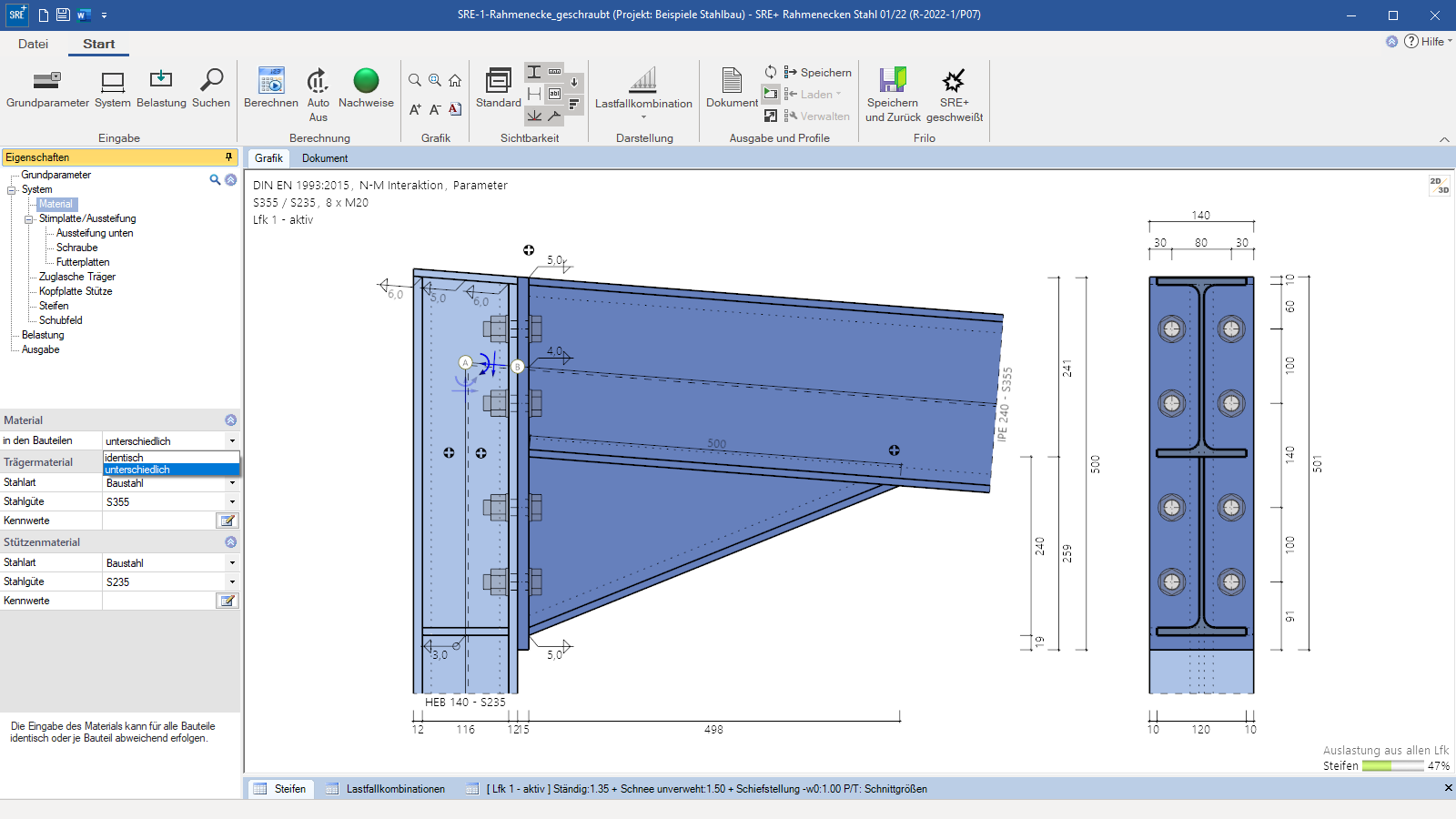

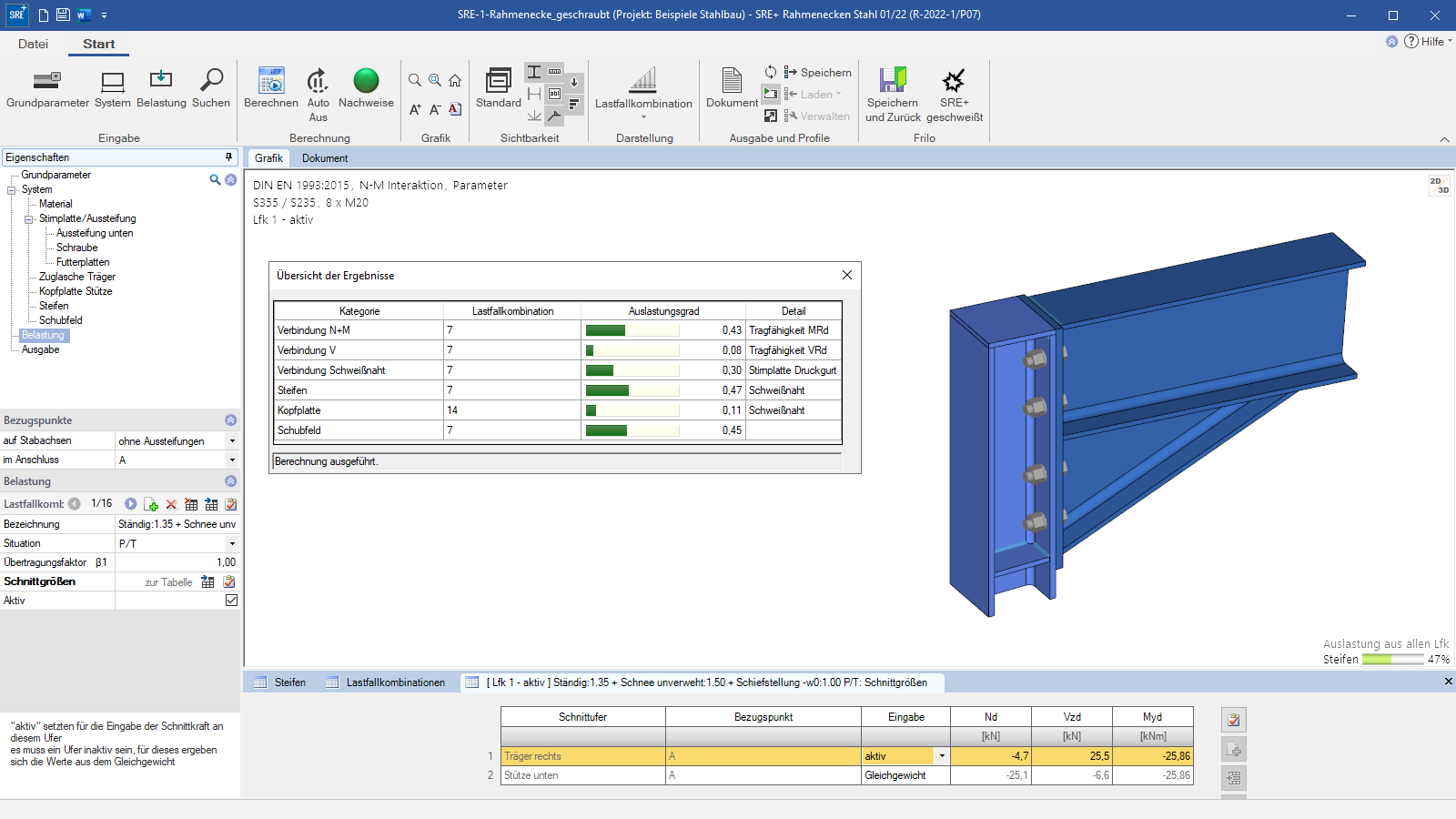

Programmoberfläche SRE-1 - Ergebnisübersicht und 3D-Ansicht
- Das Ausgabedokument

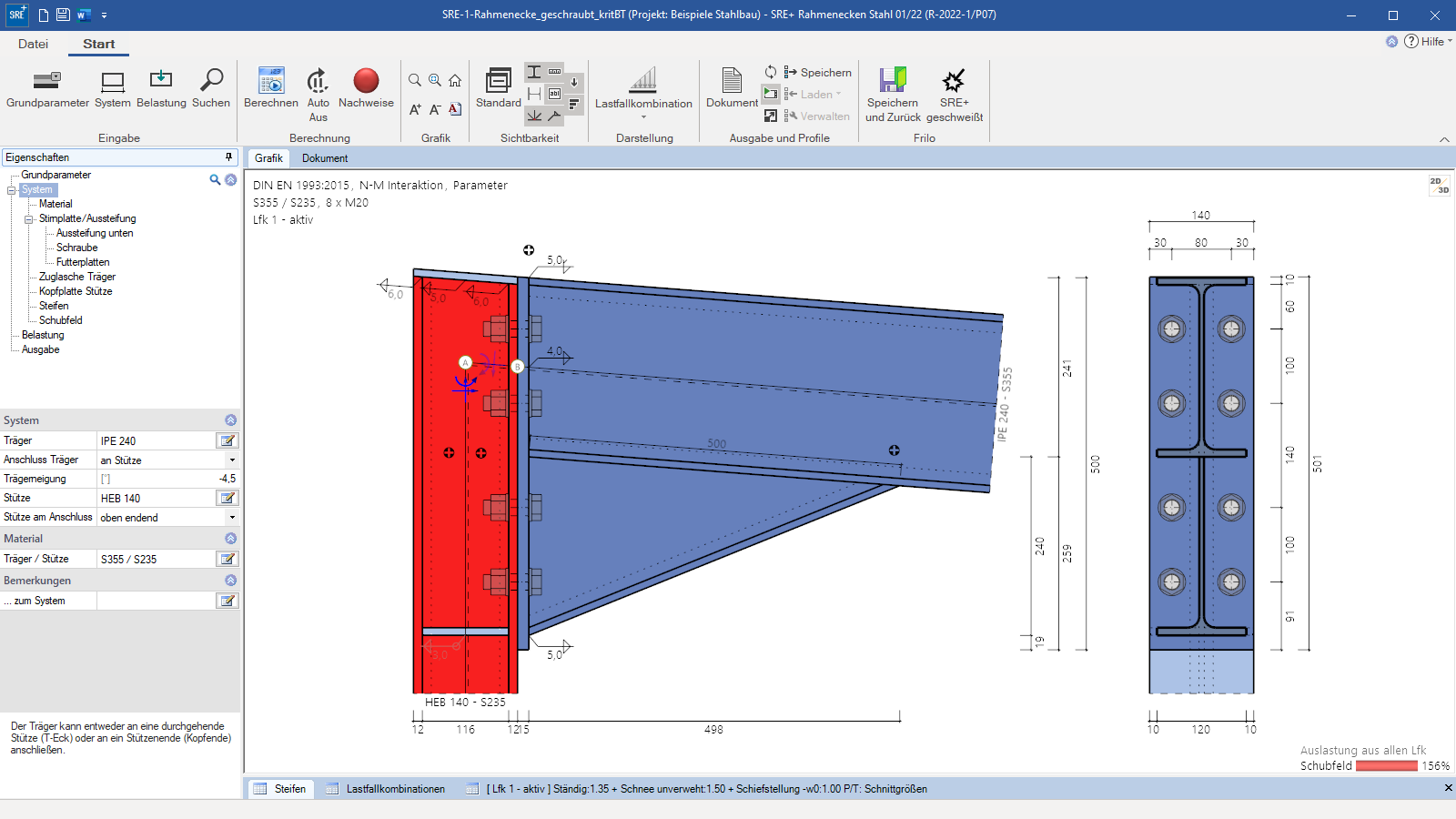

- Markierung kritischer Bauteile
Geschraubte Rahmenecke
SRE-1
Das Programm SRE-1 bemisst geschraubte Rahmenknoten in Stahltragwerken und führt die erforderlichen Nachweise zu Tragsicherheit und Schweißverbindungen.
Jetzt mehr Programme aus dem Bereich Stahl entdecken!
MEHR ANZEIGENMaterial
Das Material kann in Stütze und Riegel unterschiedlich gewählt werden. Es stehen folgende Materialien zur Auswahl:
- Baustahl: S235, S275, S355, S450
- Baustahl geglüht (S275N – S460N)
- Baustahl thermo (S275M – S460M)
- Baustahl wetterfest (S235W – S355W)
- warmfester Stahl (S460Q – S460QL1)
- Hohlprofil warm (S235H – S355H)
- Hohlprofil warm N (S275NH – S460NH)
- benutzerdefinierte Stahlart
Systeme
Statische Systeme:
- an durchgehende Stütze anschließend (T-Eck)
- an oben endende Stütze anschließend (Knie-Eck)
- über der Stütze endend (K-Eck)
- über der Stütze durchgehend (gedrehtes T-Eck)
- T-Eck mit ein- oder beidseitiger Voute und geneigtem Träger
- Knie-Eck mit einseitiger Voute und geneigtem Träger
- Knie-Eck zusätzlich mit Zuglasche, in der geschraubten Verbindung wahlweise auch an die Kopfplatte geschraubt
- Anordnung von Diagonalsteifen oder einseitigen Stegblechen im Schubfeldbereich
- Anordnung von Stegsteifen im lastabtragenden Bauteil möglich
Querschnitte:
- I-Profile als Standardprofil
- I-Profile benutzerdefiniert
Belastung
- Bemessungsschnittgrößen aus Normalkraft, Moment und Querkraft
- Eingabe mehrerer Bemessungsschnittgrößen-Kombinationen möglich
Verbindungsmittel
- Schrauben (rohe Schrauben sowie Passschrauben)
- Größen: M12, M16, M20, M22, M24, M27, M30, M36
- Festigkeitsklassen: 4.6, 5.6, 8.8, 10.9
Bemessung
Grundlage der Berechnung für vertikal zweireihige Anschlüsse ist die Komponentenmethode nach DIN EN 1993-1-8. Für den Nachweis von vertikal vierreihigen Stirnplattenstößen kommt das in den folgenden Veröffentlichungen aufgeführte Modell zur Anwendung:
- Forschungsbericht 3/2009: Entwicklung eines Bemessungsmodells für geschraubte momententragfähige Kopfplattenverbindungen mit 4 Schrauben in einer Schraubenreihe auf der Grundlage der prEN 1993-1-1:2003; Deutscher Ausschuss für Stahlbau DASt, Düsseldorf.
- WAGENKNECHT: Stahlbau Praxis nach Eurocode 3, Band 3 Komponentenmethode, 2. Auflage; Beuth Verlag GmbH, Berlin, Wien, Zürich 2017.
Es wird wahlweise die elastische oder plastische Querschnittstragfähigkeit nachgewiesen. Der Nachweis der Schweißnähte erfolgt nach dem vereinfachten Verfahren.
Dateiformate
- Word
- Drucker
Ausgabe
- kurz
- Standard
- ausführlich
- benutzerdefinierter Ausgabeumfang
Importmöglichkeiten
- FRILO XML
Exportmöglichkeiten
- Word
- FRILO XML
- DXF-Datei
Stahlbau
- DIN EN 1993
- ÖNORM EN 1993
Hilfsmittel
