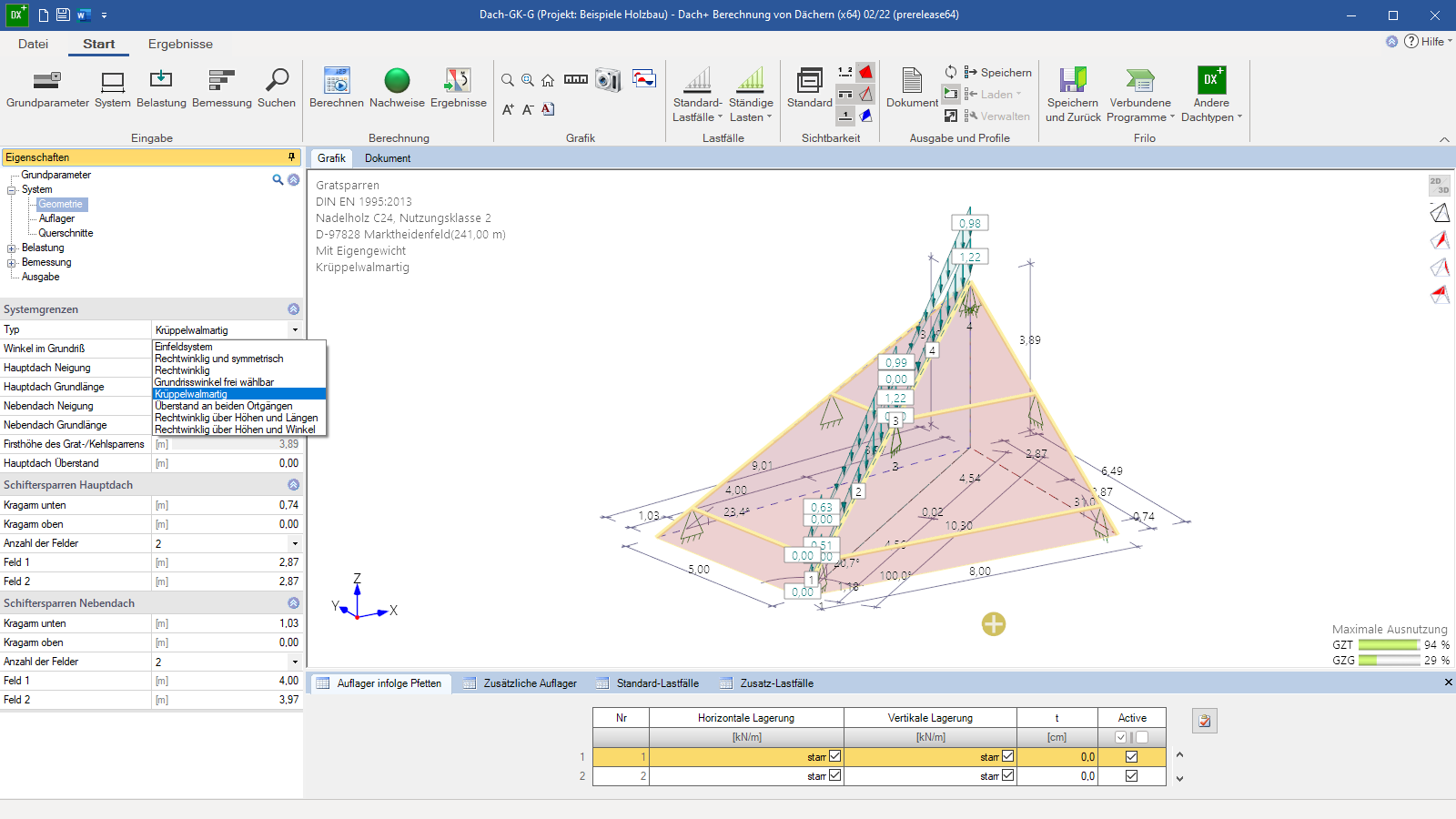

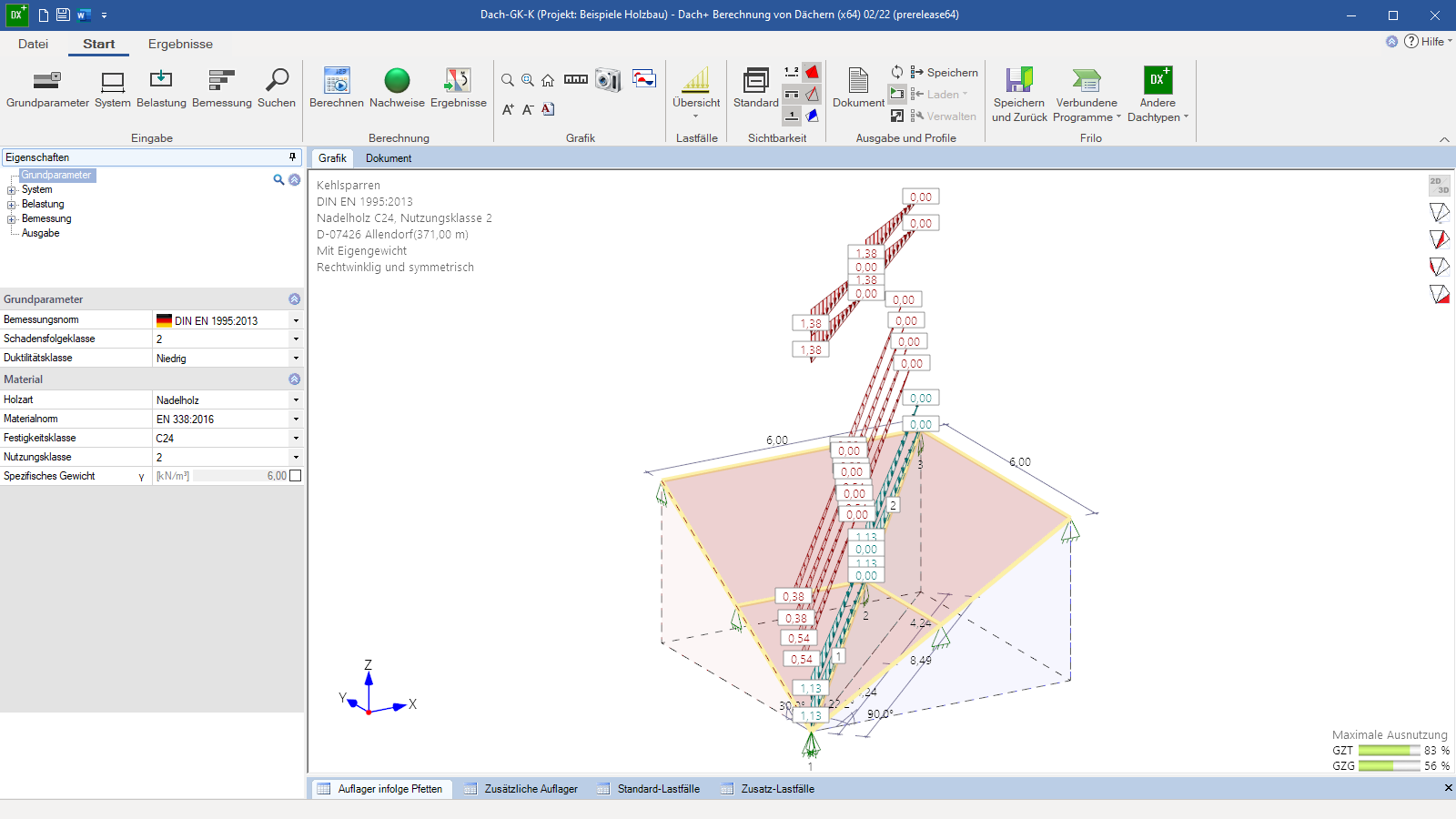

Programmoberfläche Gratsparren - Programmoberfläche Kehlsparren

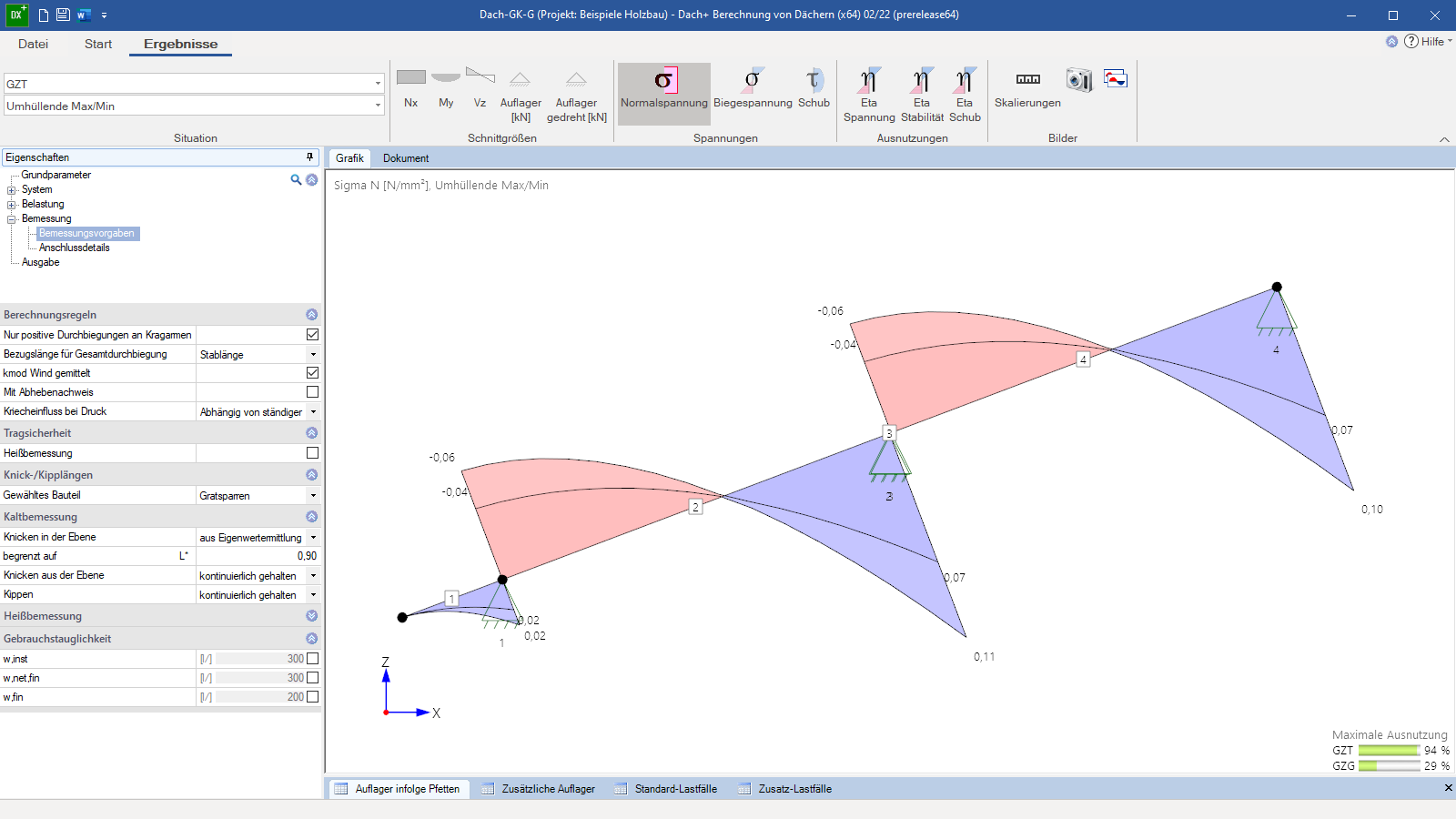

- Grafische Darstellung der Ergebnisse

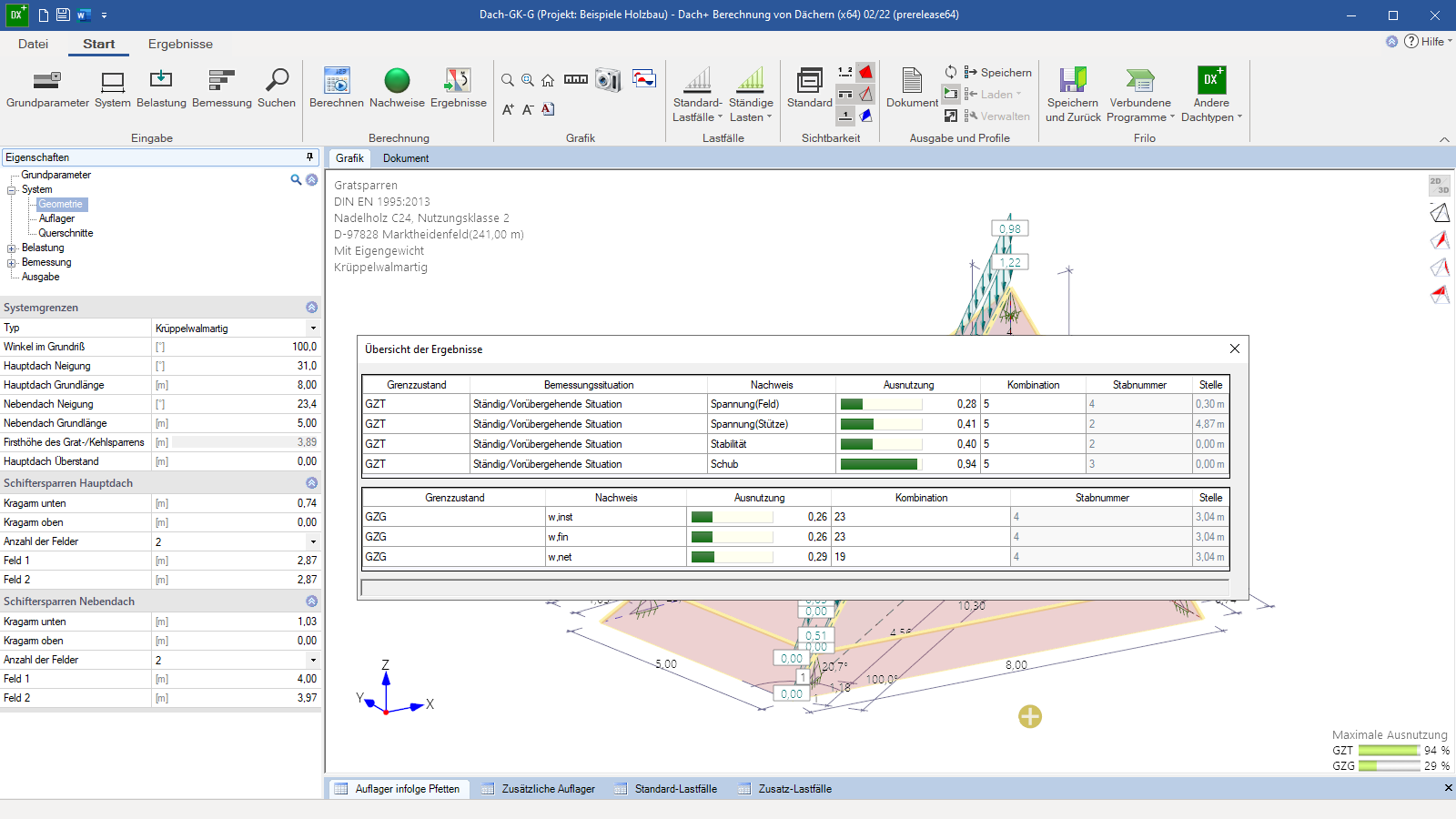

- Nachweise

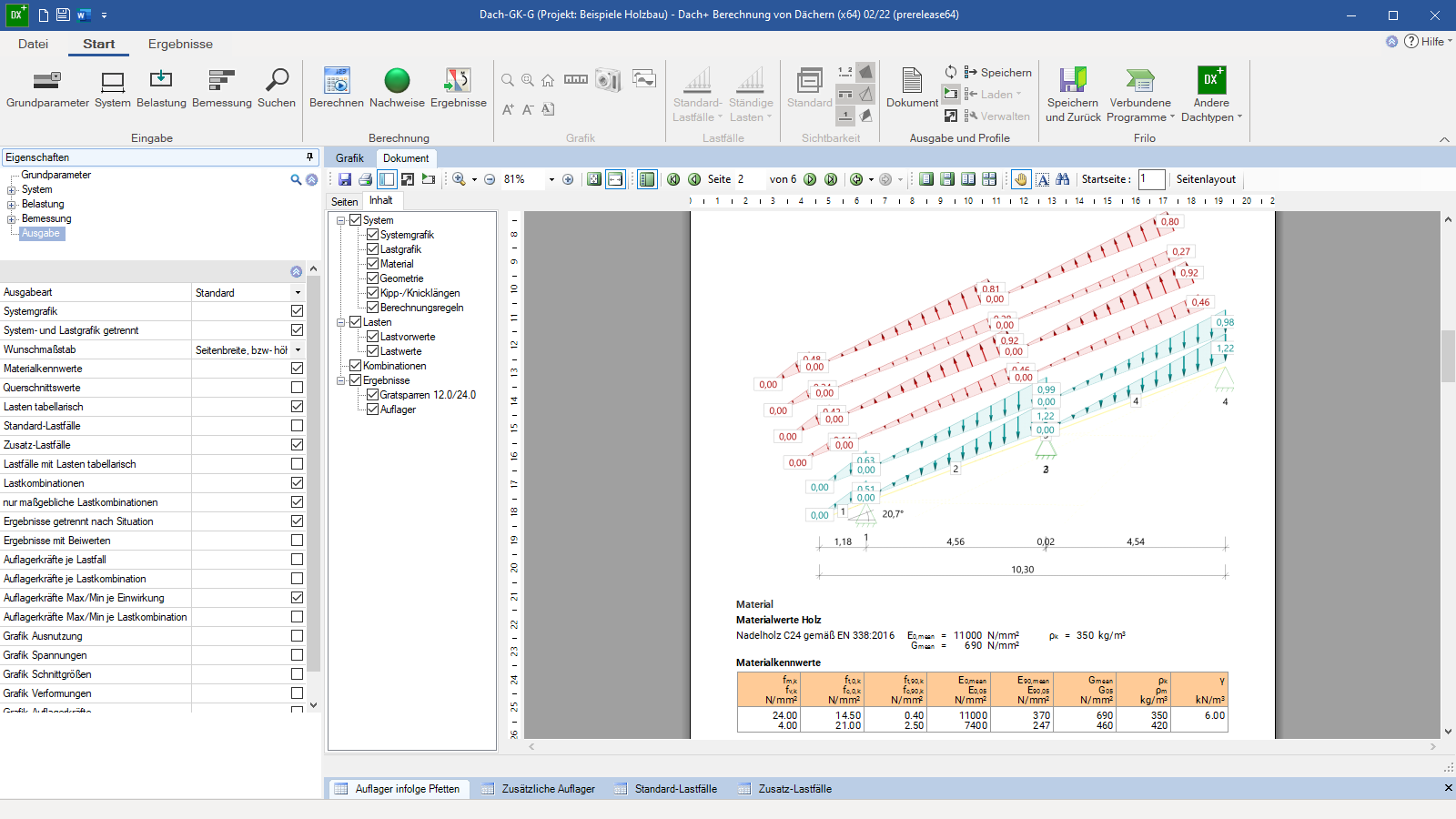

- Das Ausgabedokument mit Grafik
Grat-/Kehlsparren
DGK+
Mit dem Programm DGK+ lassen sich Nachweise von ein- oder mehrfeldrigen Grat- oder Kehlsparren mit frei wählbaren Winkeln für den Grundriss und die Dachneigungen für Haupt- und Nebendach führen. Dachüberstände sind möglich.
Jetzt mehr Programme aus dem Bereich Holz & Dach entdecken!
MEHR ANZEIGENMaterial
- Nadelholz
- Laubholz
- Brettschichtholz
Systeme
- Der Grat- oder Kehlsparren ist ein gerader durchlaufender Biegeträger mit gleichem Querschnitt über mehrere Felder ohne Zwischengelenke.
- Die Dachneigungen für Haupt- und Nebendach können verschieden sein.
- Der Grundriss kann von 90 Grad abweichen.
- Der Sparren kann durch Pfetten gelagert sein – mit Einfluss auf die Belastung und durch zusätzliche Auflager ohne Belastungseinfluss.
- Unterschiedliche Pfettenlage für Haupt- und Nebendach ist möglich.
- Die Lager können starr oder elastisch angesetzt werden.
- vereinfachte Querschnittsreduzierung um die Kerventiefe
- Kragarme oben/unten
- Dachgauben sind möglich.
- Verschiedene Dachtypen stehen zur Auswahl bereit, wodurch eine effektive Eingabe der Geometrie ermöglicht wird.
Belastung
- automatische Lastgenerierung für Eigenlast, Schnee und Wind
- zusätzliche benutzerdefinierte Lasten als Gleichstrecken-, Einzel- oder Trapezlasten
- optionale außergewöhnliche Schneelast
- PV Anlagen
- Zur Reduzierung der Rechenzeit bei umfangreicheren Systemen können verschiedene Einstellungen zur Zusammenfassung von Lastfällen und Kombinationen festgelegt werden.
Bemessungsvorgaben
- optional wählbar:
- Erdbebenkombinationen
- Heißbemessung
- Als Standardoption werden am Kragarm nur positive Durchbiegungen nachgewiesen (an kurzen Kragarmen ist rein rechnerisch häufig die negative Durchbiegung maßgebend, was nicht immer gewünscht ist).
- Knick- und Kipplängen getrennt für Kalt-/Heißbemessung:
- Standardeinstellung: Berechnung der Knicklänge aus der Eigenwertlösung des ebenen Systems
- Annahme einer kontinuierlichen seitlichen Abstützung mit einer Begrenzung der maximalen Knicklänge in Sparrenebene auf 0,9 · Bauteillänge
- alternative Festlegung der Knick–/Kipplänge auf die Stablänge, die Bauteillänge oder einen vorgegebenen Wert
Dateiformate
- Word
- Drucker
Ausgabe
- benutzerdefinierte Ausgabe mit verschiedenen Einstellmöglichkeiten für Tabellen und Grafiken
- Sichtbare Ergebnisgrafiken mit Schnittgrößen, Spannungen oder Verschiebungen können über das Kamerasymbol gezielt in das Ausgabedokument übernommen werden.
- Auflagerkräfte werden optional je Lastfall, Einwirkung oder als min/max-Werte ausgegeben (entweder pro Sparren oder pro laufendem Meter).
Übergabemöglichkeiten
- die anderen Dachprogramme (Systemübergabe)
- Stabwerk RSX (Systemübergabe)
- Holzstütze HO1+ (Auflagerkräfte)
- direkte Verbindung zum CAD-Programm von SEMA
Holzbau
- DIN EN 1995
- ÖNORM EN 1995
- NTC EN 1995
- BS EN 1995
- PN EN 1995
- EN 1995
