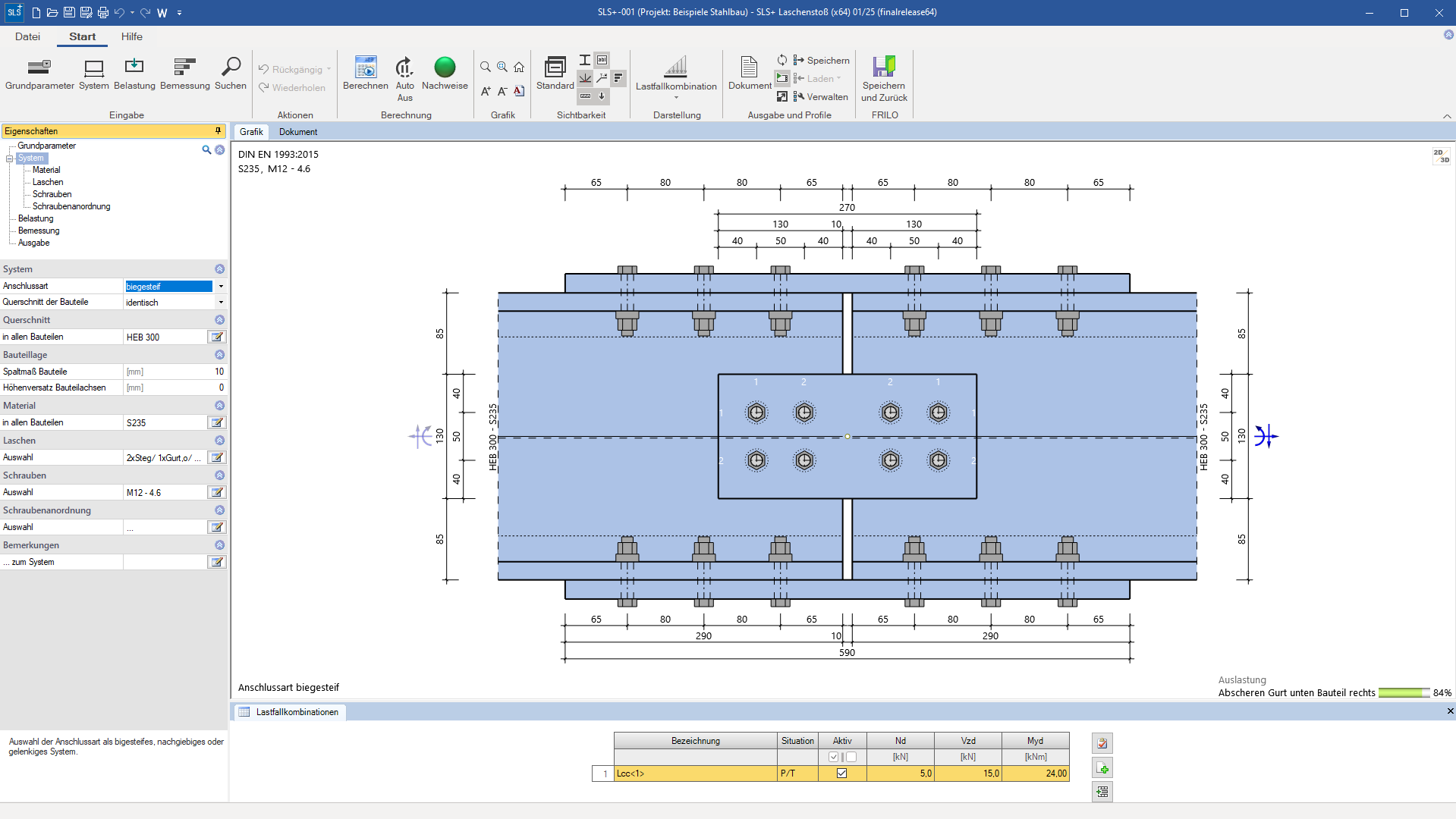

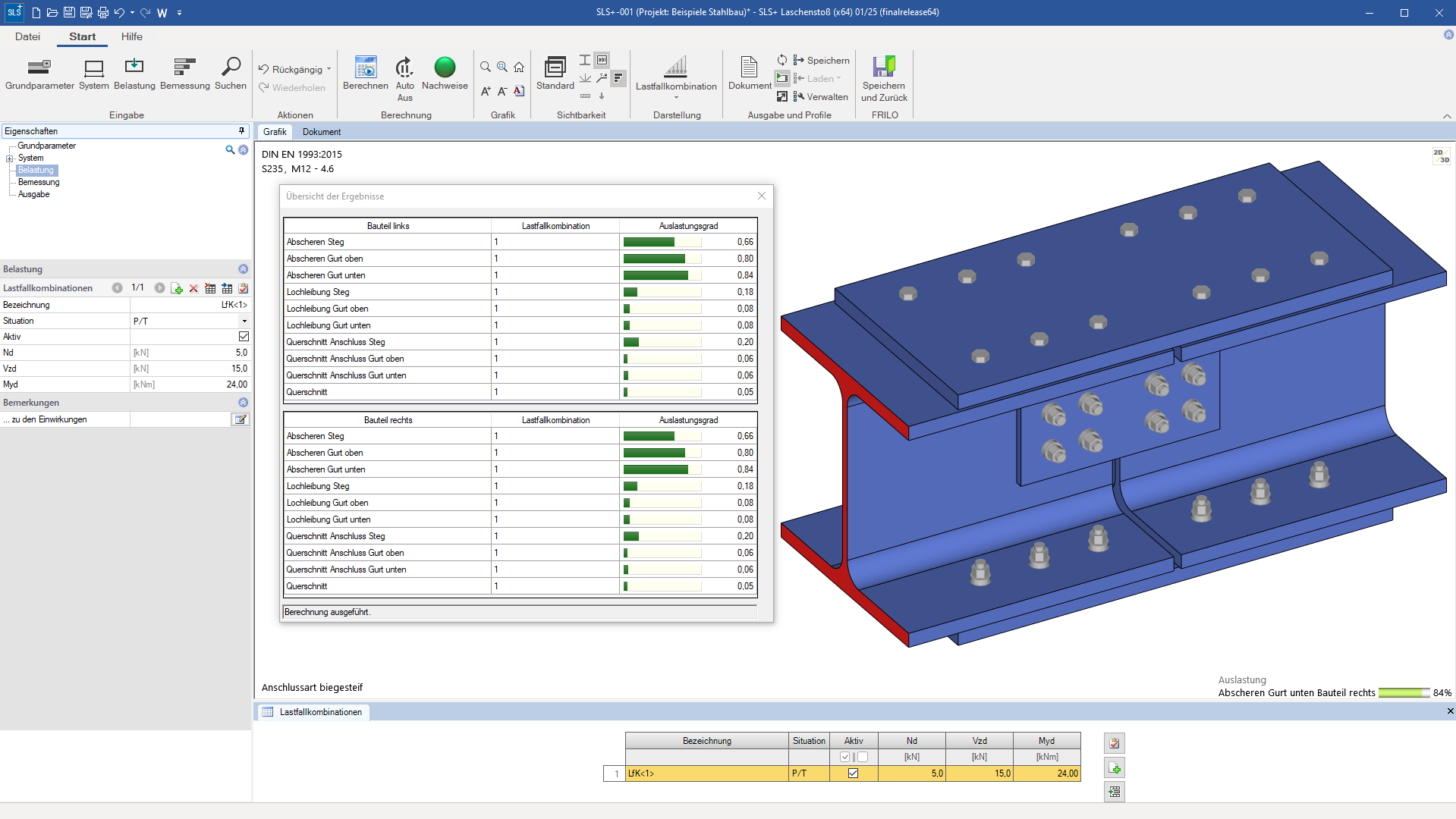

Programmoberfläche von SLS+ Laschenstoß - Ergebnisübersicht und 3D Ansicht

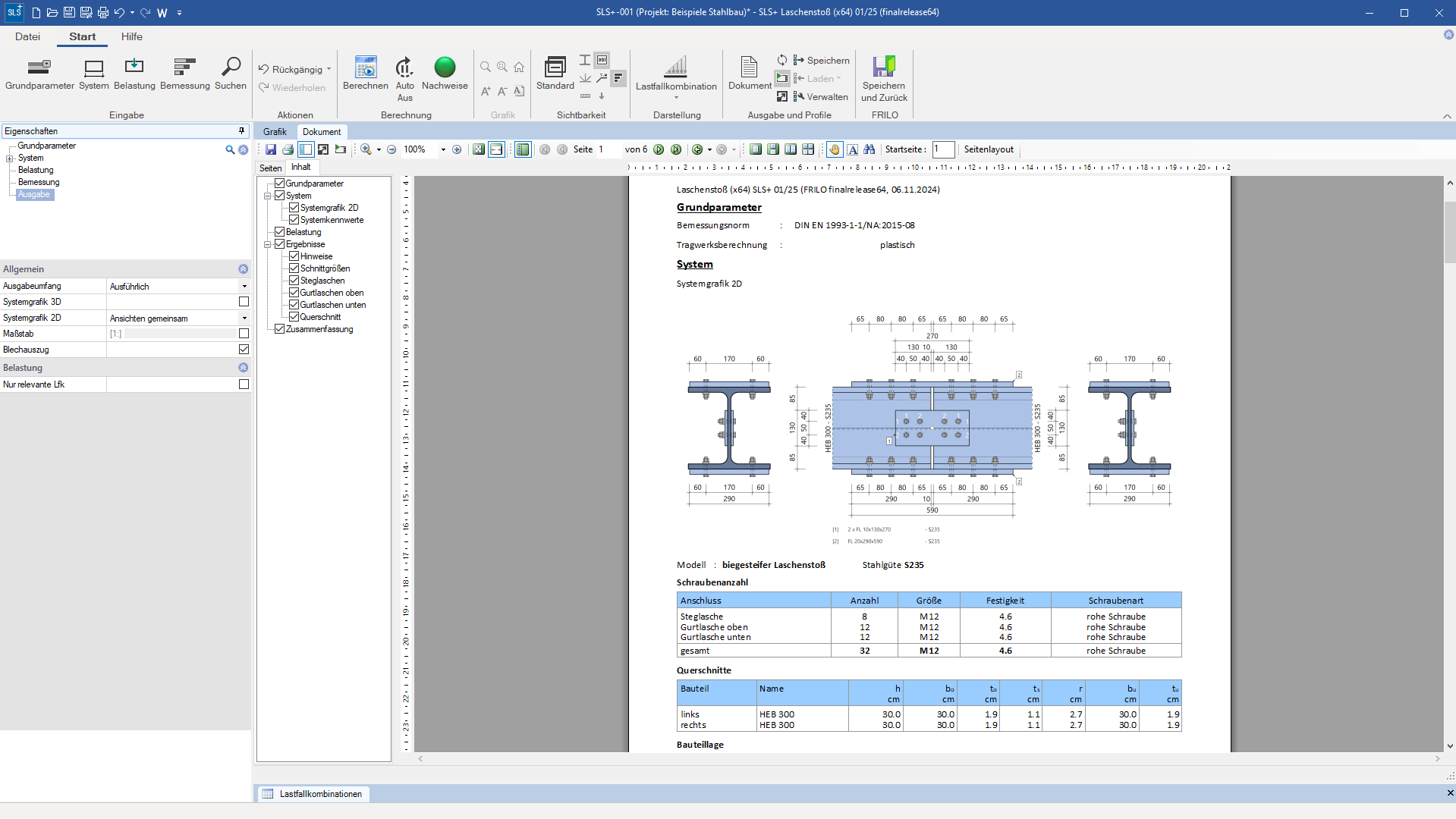

- Das Ausgabedokument
Laschenstoß
SLS+
Das Programm SLS+ dient der Bemessung von einachsig beanspruchte geschraubte Trägerstöße mit Laschen. Es erlaubt, Laschenstöße mit den Anschlussarten biegesteif, nachgiebig und gelenkig zu definieren. Neben der Eingabe mehrerer Lastfallkombinationen lassen sich auch unterschiedliche Querschnitte und Stahlgüten je Bauteil definieren. Außerdem besteht die Möglichkeit, unterschiedliche Schraubengrößen und Festigkeiten sowie eine abweichende Anordnung der Schrauben in den jeweiligen Laschen festzulegen. Ein Trägerversatz zwischen dem Bauteil rechts und links kann berücksichtigt werden.
Jetzt mehr Programme aus dem Bereich Stahl entdecken!
MEHR ANZEIGENMaterial
Das Material kann im Bauteil rechts und links sowie in den Laschen unterschiedlich gewählt werden.
Es stehen folgende Materialien zur Auswahl:
- Baustahl (S235, S275, S355, S450)
- Baustahl geglüht (S275N – S460N)
- Baustahl thermo (S275M – S460M)
- Baustahl wetterfest (S235W – S355W)
- Warmfester Stahl (S460Q – S460QL1)
- Hohlprofil warm (S235H – S355H)
- Hohlprofil warm N (S275NH – S460NH)
- benutzerdefinierte Stahlart
Systeme
Anschlusskonfiguration:
- biegesteifer Stoß mit Steg- und Gurtlaschen
- nachgiebiger Stoß mit Steglaschen
- gelenkiger Stoß mit Steglaschen
Zwischen den Bauteilen kann ein Versatz der Bauteilachsen berücksichtigt werden.
Querschnitte
Biegesteifer Stoß
- Trägerprofile:
- I-Profile als Standardprofile
- I-Profile als benutzerdefinierte Profile
- Die Profile können in den Bauteilen abweichend definiert werden.
- Laschen:
- Rechteck Vollquerschnitt als benutzerdefinierter Querschnitt
- An den Gurten können zusätzlich zu den außenliegenden Laschen optional innenliegende Laschen angeordnet werden.
Nachgiebiger Stoß
- Trägerprofile:
- I-Profile als Standardprofile
- I-Profile als benutzerdefinierte Profile
- Flachstahl als Standardprofil
- Flachstahl als benutzerdefiniertes Profil
- Die Profile können in den Bauteilen abweichend definiert werden.
- Laschen:
- Rechteck Vollquerschnitt als benutzerdefinierter Querschnitt
Gelenkiger Stoß
- Trägerprofile:
- I-Profile als Standardprofile
- I-Profile als benutzerdefinierte Profile
- Flachstahl als Standardprofil
- Flachstahl als benutzerdefiniertes Profil
- Die Profile können in den Bauteilen abweichend definiert werden.
- Laschen:
- Rechteck Vollquerschnitt als benutzerdefinierter Querschnitt
Belastung
Bemessungsschnittgrößen für Anschlussberechnung
- Nd, Vzd und Myd (biegesteifer- / nachgiebiger Stoß)
- Nd und Vzd (gelenkiger Stoß)
- die Eingabe mehrerer Bemessungsschnittgrößen-Kombinationen ist möglich
Verbindungsmittel
Die Schrauben können in den Steglaschen am rechten und am linken Bauteil sowie in den Gurtlaschen oben und unten unterschiedlich gewählt werden.
- Schrauben (rohe Schrauben sowie Passschrauben)
- Größen: M12, M16, M20, M22, M24, M27, M30, M36
- Festigkeitsklassen: 4.6, 5.6, 8.8, 10.9
Das Programm führt die für den gewählten Anschlusstyp erforderlichen Nachweise gemäß der ausgewählten Bemessungsnorm DIN EN 1993-1-8.
- Nachweis auf Abscheren der Schrauben
- Nachweis auf Lochleibung
- Querschnittsnachweis
- Nachweis auf örtliche Stabilität bei Druckbeanspruchung
Dateiformate
- Word
- Drucker
Ausgabe
- Kurzausdruck
- Standard
- ausführlicher Ausdruck
- benutzerdefinierter Ausgabeumfang
Importmöglichkeiten
- FRILO-XML
Exportmöglichkeiten
- Word
- Nexus
- FRILO XML
- DXF-Datei
- DIN EN 1993
- ÖNORM EN 1993
