Schornstein Stahl

• Baustahl: S235JRG1, S235JRG2, S235J2G3, S275 JR, S275J2G3, S355J2G3
• Baustahl wetterfest: S235 JRW, S355J2WP, S355J2G1W
• Feinkornbaustahl: 1.0425,1.5415, 1.7335, 1.7380
• Nichtrostender Stahl: 1.4301, 1.4541, 1.4571, 1.4404, 1.4435, 1.4539
• Warmfester Stahl: 1.4878, 1.4841, 1.4828
• benutzerdefinierte Stahlart

System

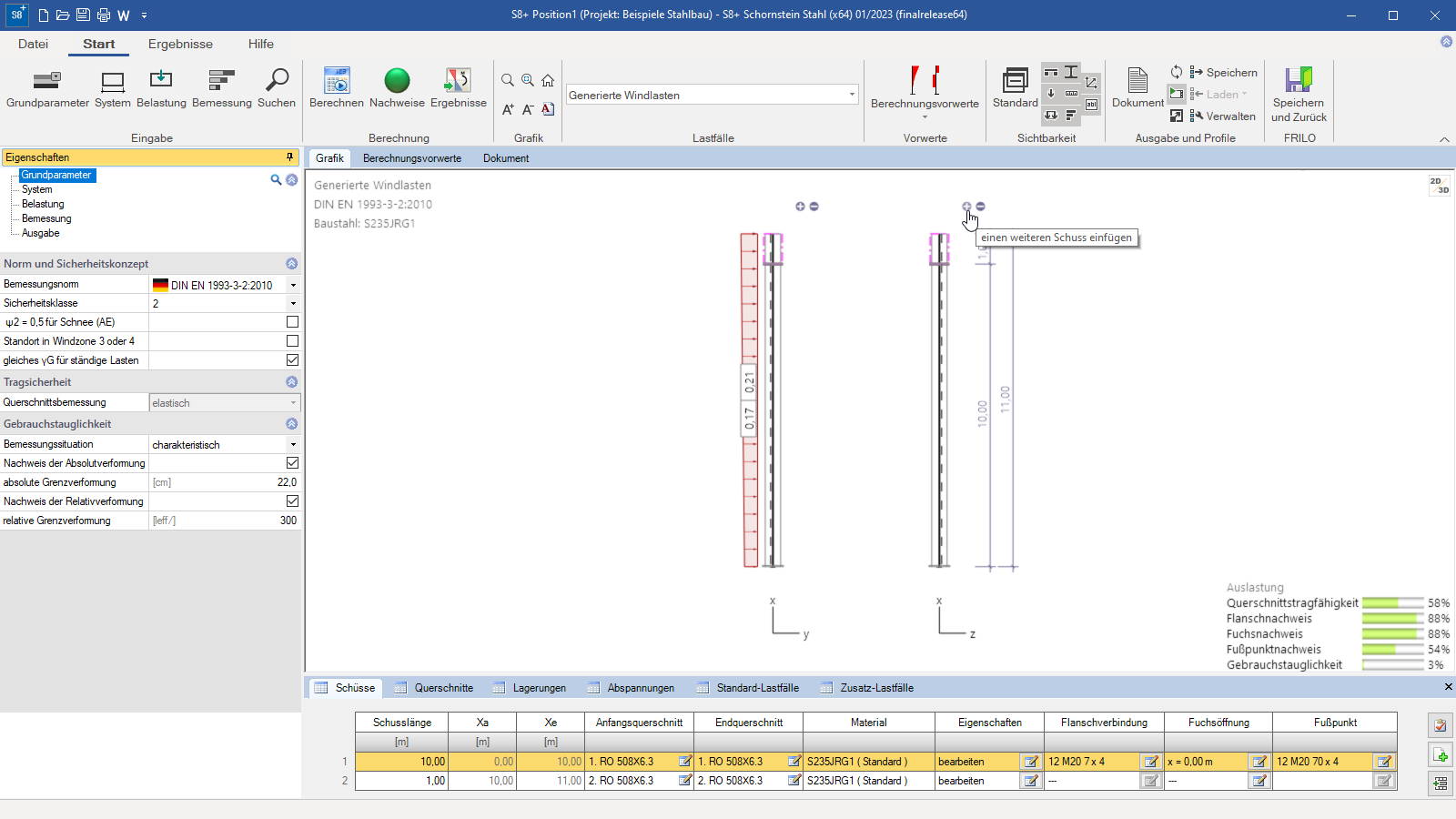

• Eingabe mehrerer Schüsse mit unterschiedlichen Querschnitten und Materialien

Statische Systeme

• auskragende, am Fußpunkt eingespannte Schornsteine
• auskragende, beliebig abgestützte am Fußpunkt eingespannte oder gelenkig gelagerte Schornsteine
• abgespannte Schornsteine mit drei oder vier Seilen (Zusatzoption S8-S nötig)

Querschnitte

• Rundrohre als Standardprofil
• Rundrohre benutzerdefiniert

Detailpunkte

• Fußpunkt
  • kreisförmig oder kreisringförmig,
  • mit/ohne Rippe,
  • mit/ohne Ringsteife
• Flanschverbindung (innen-/außenliegend)
• Fuchsöffnung

Auflager

• Die Lagerung am Fußpunkt kann entweder starr, gelenkig oder elastisch (Eingabe eines Federwertes) definiert werden.
• Es können zusätzliche Lagerungen je Schuss entlang des Schornsteines angeordnet werden.

Abspannungen

• Bei aktiver Zusatzlizenz  S8-S können Abspannungen des Systems definiert werden. Dabei stehen drei oder vier Seile zur Auswahl.

• automatisch generierte Windlasten in Abhängigkeit des gewählten Standorts
• automatisch generierte Ersatzlasten aus wirbelerregten Querschwingungen
• automatisch generierte Erdbebenlasten
• automatische Berücksichtigung des Eigengewichts der Profile
• Es können zusätzliche, benutzerdefinierte Lastfälle eingegeben werden (z.B. Vereisung des Tragrohres, Temperaturlasten etc.)

Die Nachweise im Grenzzustand der Tragfähigkeit umfassen:

• Nachweis der Tragfähigkeit des Querschnittes unter Berücksichtigung des lokalen Beulversagens (Nachweis der c/t-Grenzwerte und Einordnung in Querschnittsklassen)
• Nachweis der elastischen Querschnittstragfähigkeit (Nachweis der Vergleichsspannungen) nach EN 1993-1-1, Gl. 6.1

Die Berechnung erfolgt mit der in den Grundparametern gewählten Bemessungssituation:

• Nachweis der Absolutverformung. Der Gebrauchstauglichkeitsnachweis wird mit der Verformungsdifferenz zum unverformten System geführt.
• Nachweis der Relativverformung. Der Gebrauchstauglichkeitsnachweis wird mit den Verformungsdifferenzen bezogen auf die effektiven Längen geführt. Die effektiven Längen werden durch die Wendepunkte der Biegelinie bestimmt

Das Programm führt bei Bedarf einen Erdbebennachweis. Die Ermittlung der Erdbebenlasten erfolgt wahlweise nach DIN 4149, 6.2.2. oder DIN EN 1998-1 nach dem vereinfachten Antwortspektrenverfahren.

• Nachweis der Flanschverbindung
• Nachweis des Fußpunktes
• Nachweis der Fuchsöffnung

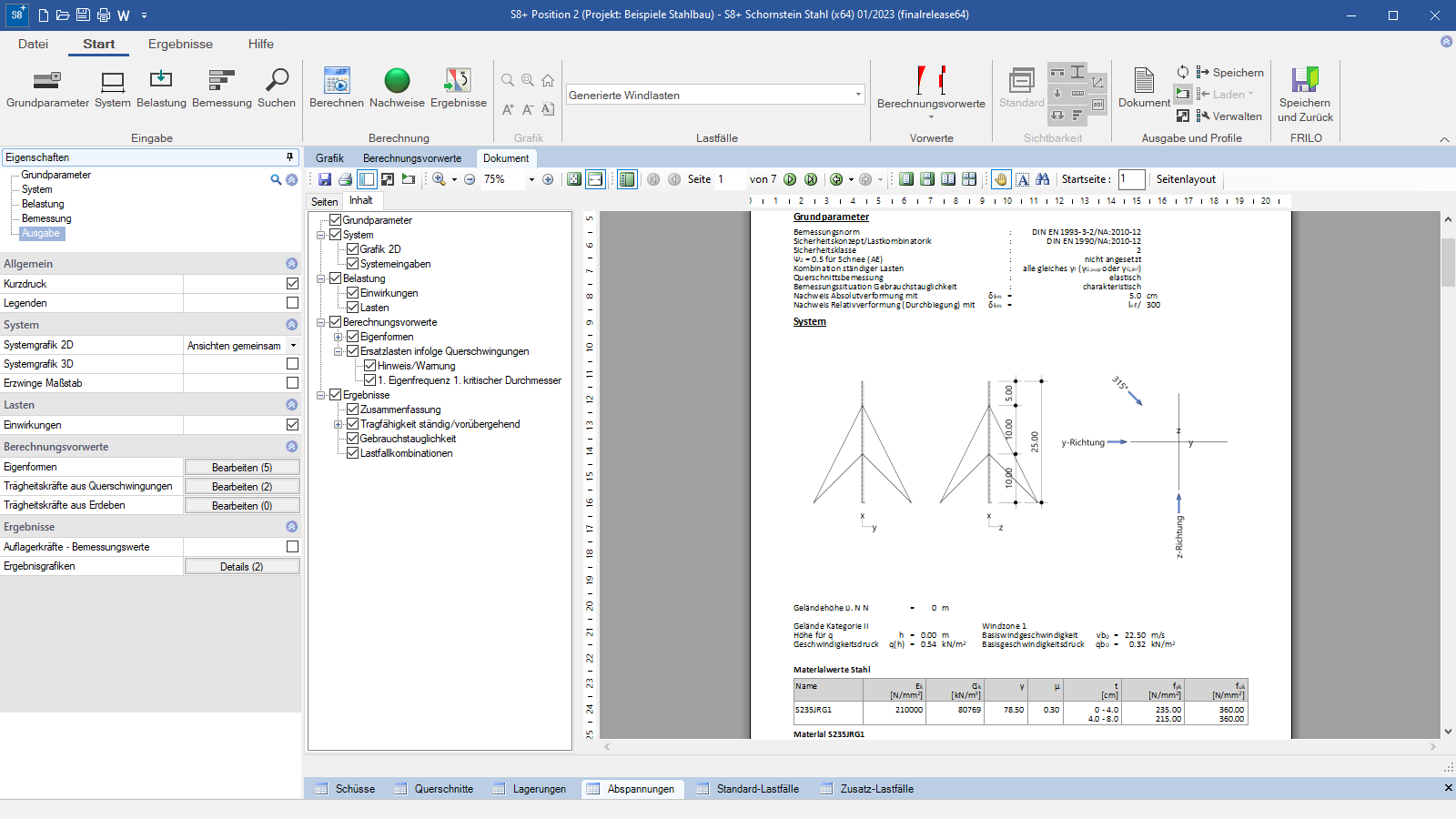

Mit der Zusatzlizenz „S8-S“ können Abspannungen des Systems definiert werden. Hierbei kann die Höhe der Abspannung am System sowie die Anzahl der Seile gewählt werden. Es stehen drei oder vier Seile zur Auswahl. Außerdem ist es möglich die Abspannseile mit einer Vorspannkraft zu belegen.

• PDF
• Word
• Drucker

Ausgabeprofile:

• vordefinierter Kurzausdruck
• benutzerdefinierter Ausgabeumfang

Ergebnisgrafiken:

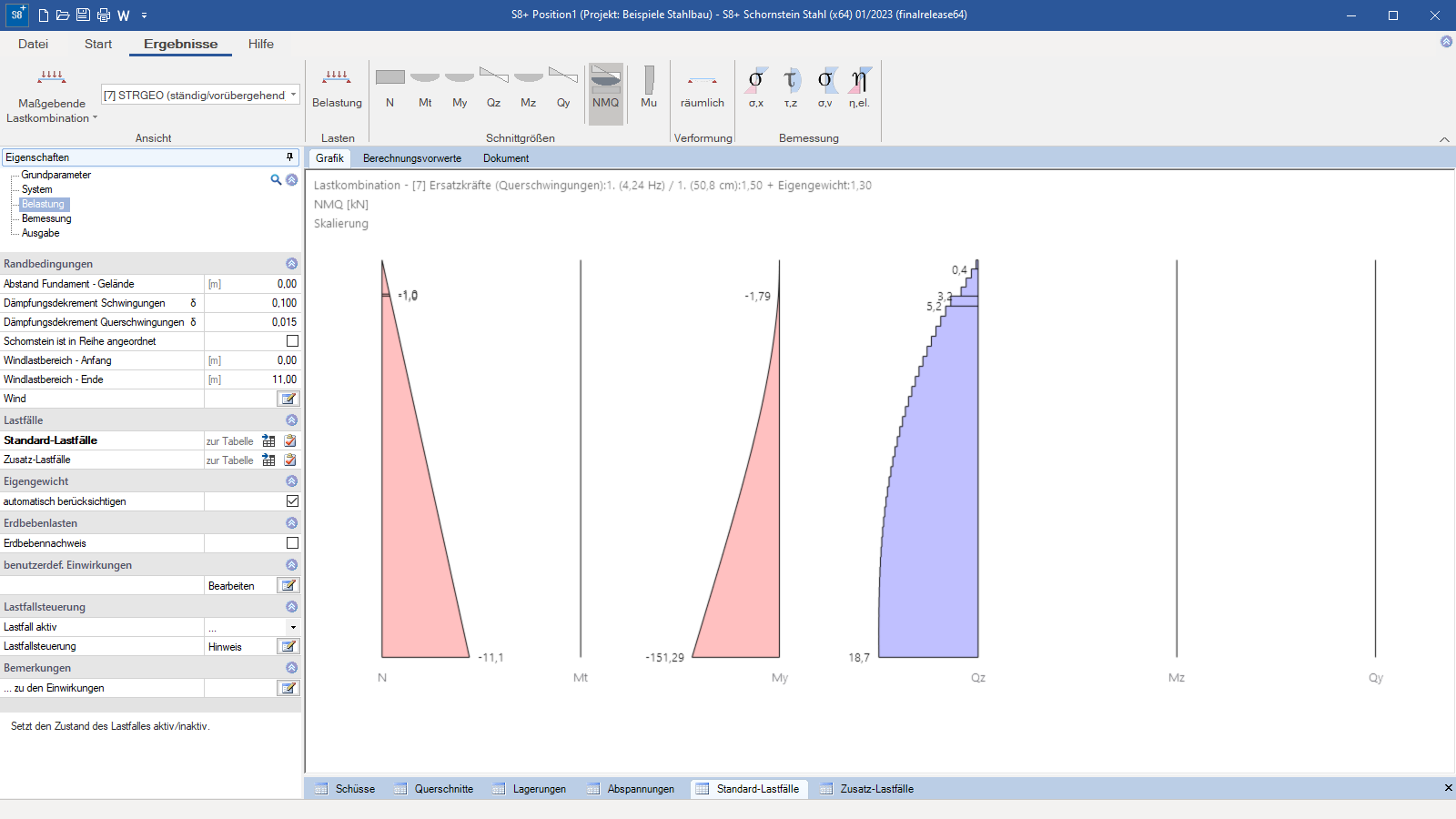

• Schnittgrößen: N, Mt, My, Qz, Mz, Qy
• Verformungen: räumlich
• Spannungen: σ,x; τ,z; σ,v
• Ausnutzung Eta: n,el

Import:

• ASCII-Datei
• FRILO XML

Export:

• Word
• PDF
• FRILO XML

• DIN EN 1993-1-1/NA
• DIN EN 1993-3-2:2010:12 /NA

• DIN EN 1991-1-3/NA
• DIN EN 1991-1-4/NA

• DIN EN 1993-1-9/NA

• DIN 4149
• DIN EN 1998-1/NA
