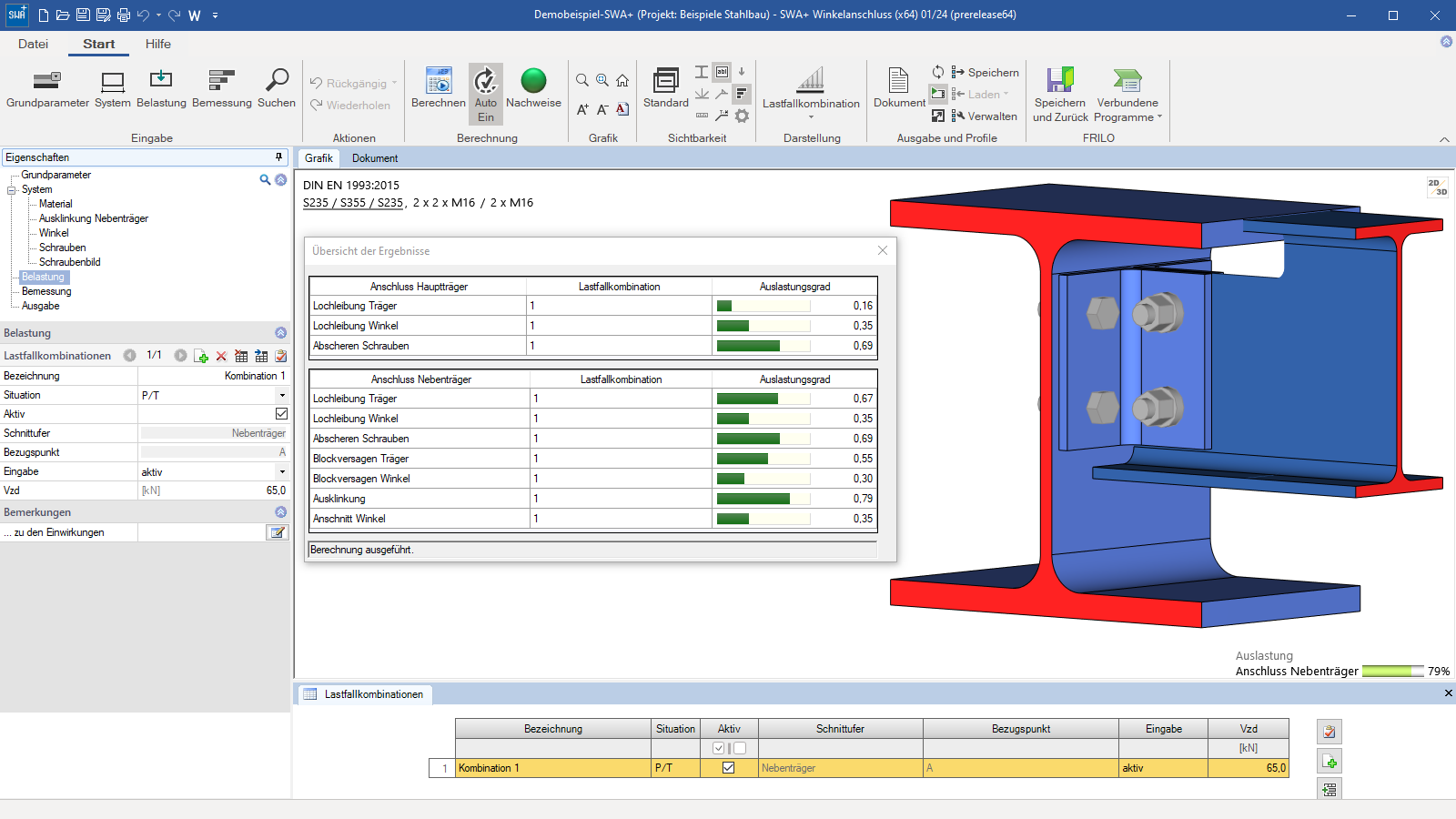

Programmoberfläche SWA+ - Ergebnisübersicht und 3D-Ansicht

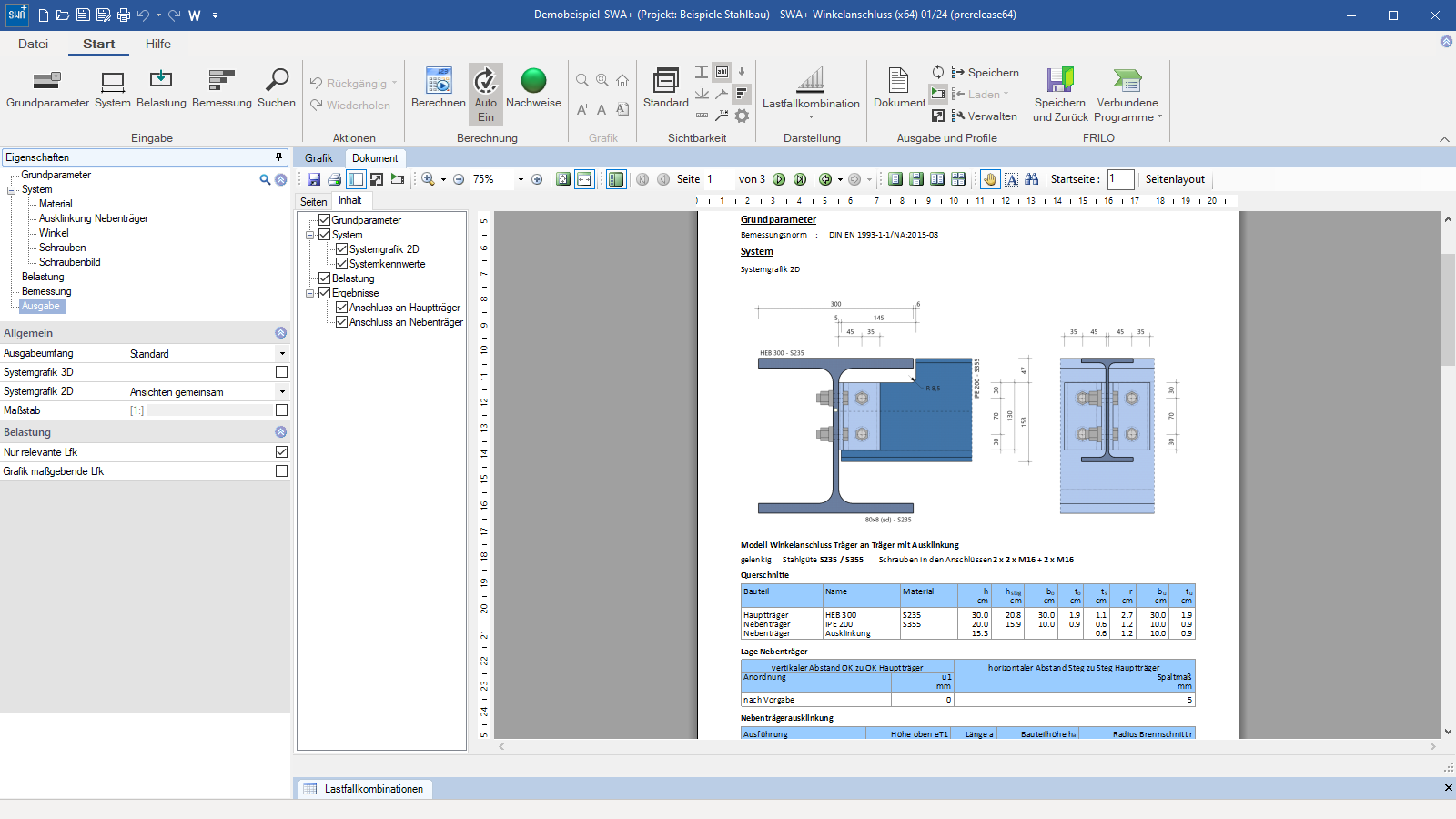

- Das Ausgabedokument des SWA+
Stahl-Winkelanschluss
SWA+
Das Programm SWA+ dient der Bemessung von gelenkigen Trägeranschlüssen mittels Winkel im Stahlbau. Hierbei kann der Anschluss mit oder ohne Ausklinkung konfiguriert werden. Die Ausklinkung kann wahlweise ein- oder beidseitig angeordnet werden.
Jetzt mehr Programme aus dem Bereich Stahl entdecken!
MEHR ANZEIGENMaterial
Das Material kann für Hauptträger, Nebenträger und Winkel unterschiedlich gewählt werden:
- Baustahl (S235, S275, S355, S450)
- Baustahl geglüht (S275N – S460N)
- Baustahl thermo (S275M – S460M)
- Baustahl wetterfest (S235W – S355W)
- warmfester Stahl (S460Q – S460QL1)
- Hohlprofil warm (S235H – S355H)
- Hohlprofil warm N (S275NH – S460NH)
- benutzerdefinierte Stahlart
Systeme
- Trägeranschluss mit Winkel mit und ohne Trägerausklinkung
- Winkelgeometrie sowie Schraubenbilder können vorgegeben oder aus dem Katalog für Anschlusskonfigurationen übernommen werden
Querschnitte
Trägerprofile
- I-Profile als Standardprofil
- I-Profile benutzerdefiniert
- Flachstahl als Standardprofil
- Flachstahl benutzerdefiniert
Winkel
- Winkel gleich- und ungleichschenklig als Standardquerschnitt oder als benutzerdefinierter Querschnitt
Belastung
- Bemessungsschnittgröße aus Querkraft Vzd
- Eingabe mehrerer Bemessungsschnittgrößen-Kombinationen möglich
Verbindungsmittel
Es können im Anschluss an den Hauptträger und den Nebenträger unterschiedliche Schrauben gewählt werden.
- Schrauben (rohe Schrauben sowie Passschrauben)
- Größen: M12, M16, M20, M22, M24, M27, M30, M36
- Festigkeitsklassen: 4.6, 5.6, 8.8, 10.9
Das Programm führt alle erforderlichen Nachweise gemäß der ausgewählten Bemessungsnorm:
- Nachweis auf Abscheren der Schrauben
- Nachweis auf Lochleibung (Hauptträger, Nebenträger, Winkel)
- Nachweis gegen Blockversagen
- Nachweis der Kontaktpressung
- Nachweis der Ausklinkung des Nebenträgers
- Querschnittsnachweis Winkel
Dateiformate
- Word
- Drucker
Ausgabe
- Kurzausdruck
- Standard
- ausführlicher Ausdruck
- benutzerdefinierter Ausgabeumfang
Importmöglichkeiten
- FRILO-XML
Exportmöglichkeiten
- Word
- Nexus
- FRILO XML
- DXF-Datei
Übergabemöglichkeiten
- Systemdaten und Lastweiterleitung an das Programm SFB+ Fahnenblech
- DIN EN 1993
- ÖNORM EN 1993
Hilfsmittel
News
Bemessung von gelenkigen Träger-Winkelanschlüssen im Stahlbau
Das FRILO-Programm SWA+ ermöglicht eine effiziente Modellierung und Bemessung von gelenkigen Träger-Winkelanschlüssen im Stahlbau.
