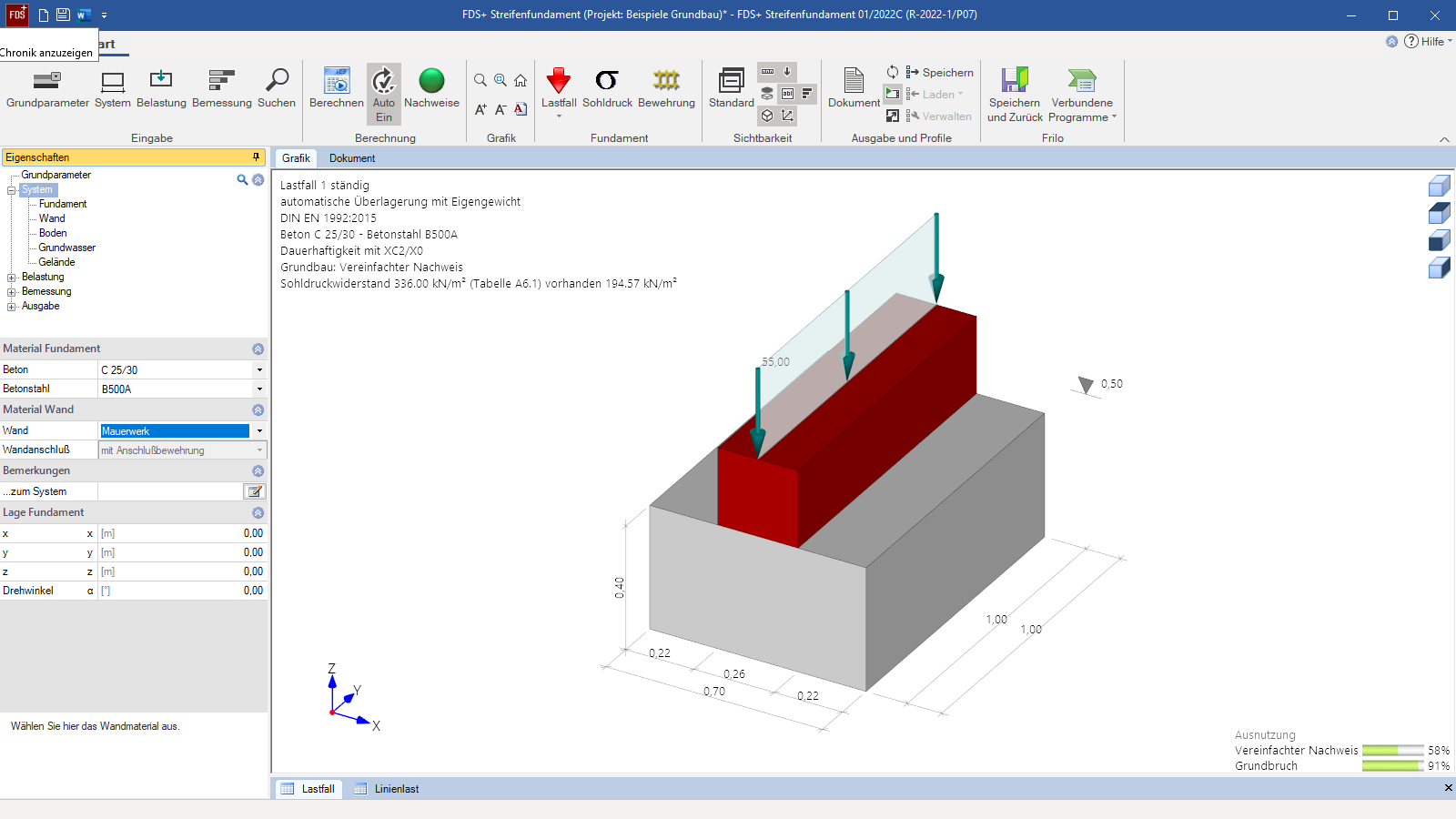

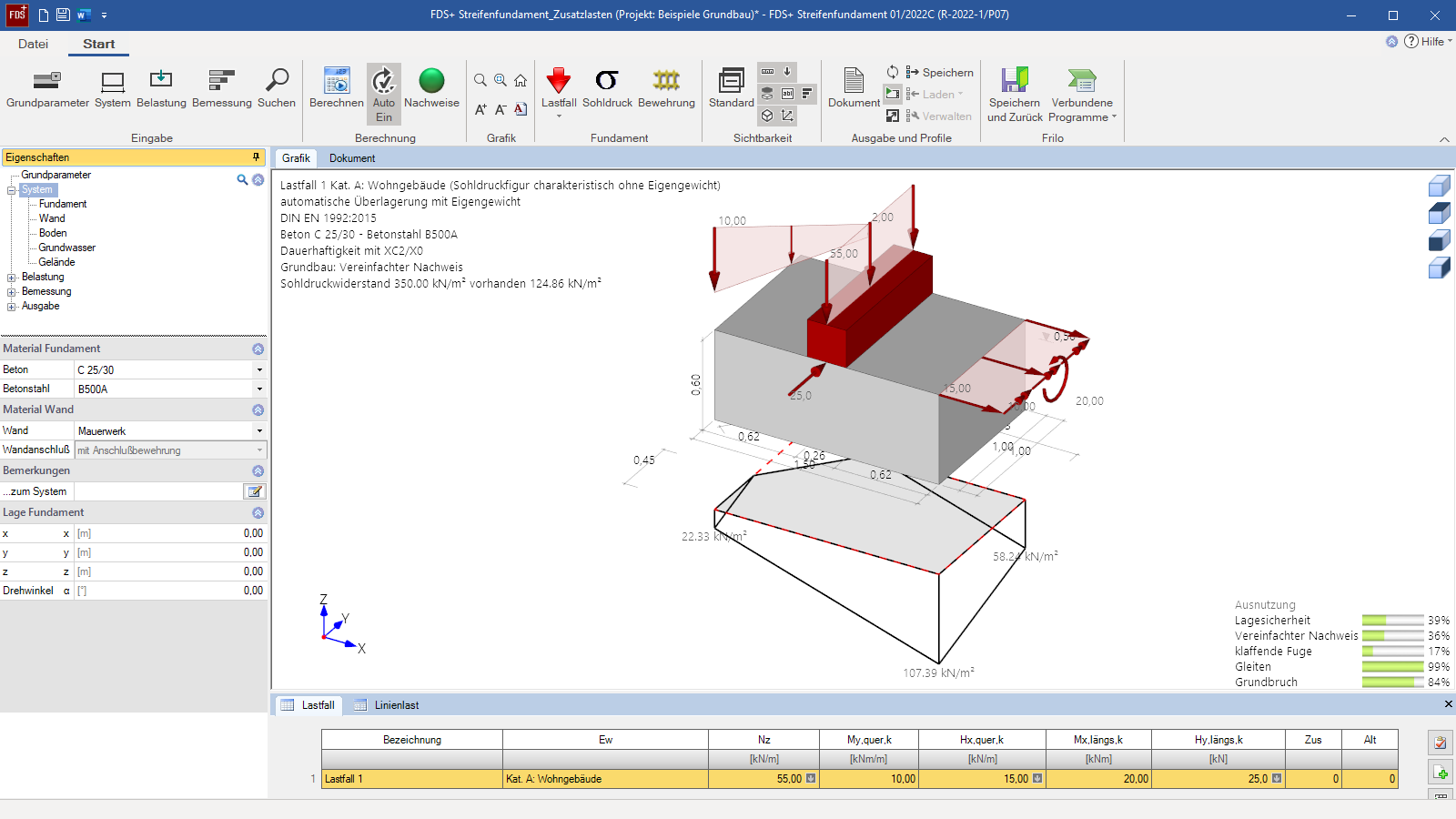

Wand- und Zusatzlasten mit zugehöriger Sohldruckverteilung und Spannungsnulllinie - Die Programmoberfläche von FDS+

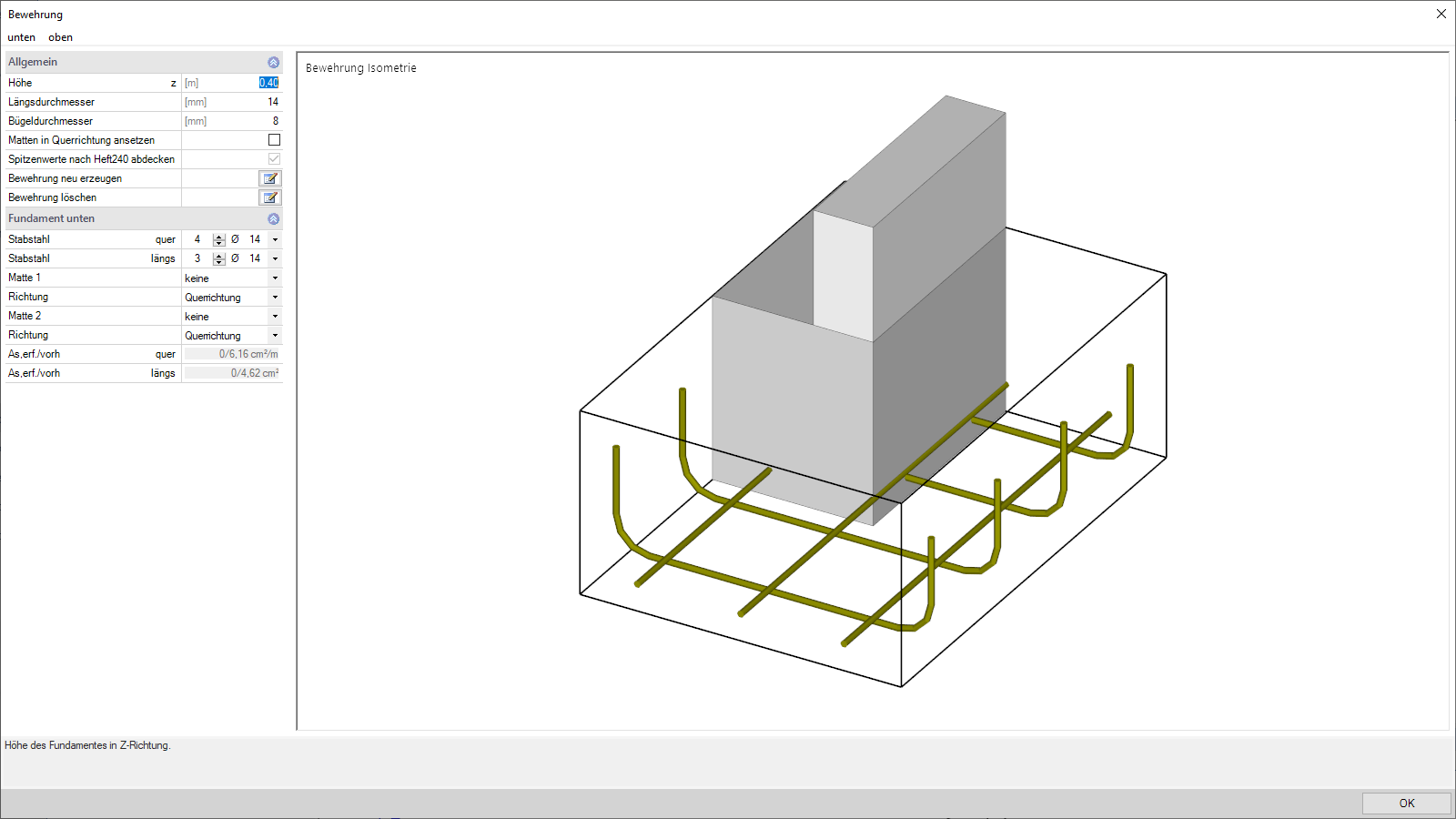

- Bewehrungsdialog mit Vorschau der erforderlichen Bewehrung
Streifenfundament
FDS+
Das Programm FDS+ kann die erforderlichen Abmessungen von zentrisch und einachsig ausmittig beanspruchten Streifenfundamenten ermitteln. Für die gewählten Abmessungen wird die erforderliche Biege- und Querkraftbewehrung ermittelt. Weiterhin wird geprüft, ob auf Querkraftbewehrung sowie Biegebewehrung in der unteren Lage verzichtet werden kann. Zusätzlich werden zulässiger Sohldruck, klaffende Fuge, Gleitsicherheit, Lagesicherheit und Grundbruchsicherheit nachgewiesen. Es können außerdem Setzungen berechnet und ausgegeben werden.
Jetzt mehr Programme aus dem Bereich Grundbau & Fundamente entdecken!
MEHR ANZEIGENMaterial
- Stahlbeton mit wählbaren Beton- und Stahlgüten
- unterschiedliche Materialien für Fundament und Wand (Wand optional aus Mauerwerk)
Systeme
- quadratische und rechteckige Fundamente
- optional mit exzentrischer Wand
- Wand wahlweise aus Mauerwerk oder Stahlbeton
- abgesetzte Wand kürzer als Fundament möglich
Boden:
- beliebig viele horizontale Schichten
- frei wählbare Bodenparameter
- zulässiger Sohldruckwiderstand nach Erfahrungswerten aus DIN 1054
Gelände:
- horizontal oder kontinuierlich ansteigend
- beliebig viele polygonale Geländeabschnitte
Grundwasser:
- Nicht strömendes Grundwasser kann optional in beliebiger Höhe angesetzt werden.
Belastung
- beliebige Wandlasten ggfs. für zweiachsige Beanspruchung:
- vertikale Linienlast Nz
- horizontale Linienlast in x- Richtung (wahlweise auf Oberkante Wand oder Oberkante Fundament wirkend)
- horizontale Einzellast in y-Richtung
- Linienmoment um die y-Achse
- Einzelmoment um die x-Achse
- beliebige Zusatzlasten auf dem Fundament in Form von Linienlasten
- freie Zuordnung der Lasten zu einer Einwirkungsart nach EC0 sowie zu Zusammengehörigkeits- und Alternativgruppen
Stahlbetonbemessung
- Biegebemessung
- Querkraftbemessung
- Prüfung, ob eine unbewehrte Ausführung möglich ist
- Bemessung der Anschlussbewehrung
- Vorgabe der Bewehrung aus Matten und/oder Stabstahl
Geotechnische Nachweise
- vereinfachter Nachweis mit Sohldruckwiderständen (benutzerdefiniert oder mit Tabellen aus DIN 1054)
- optional genaue rechnerische Nachweise:
- Kippen
- Gleiten
- Grundbruch
- optionaler Setzungsnachweis
- Gebrauchstauglichkeit über Nachweis der klaffenden Fuge und Verdrehung
Dateiformate
- Word
- Drucker
Allgemein
- Wahl verschiedener Ausgabeprofile (kurz, ausführlich, benutzerdefiniert)
- Definition von Grafikmaßstäben und Schriftgrößen
- detaillierte Ausgabe einzelner Lastfälle mit zugehöriger Sohldruckfigur
- Übersicht über maßgebende Lastfallkombinationen und deren Zuweisung zur Bemessungssituation (BS-P, BS-T, BS-A und BS-E)
Stahlbetonbemessung
- detaillierte grafische und tabellarische Ausgabe der Biege- und Querkraftbemessung
- Ausgabe der Anschlussbewehrung
- Nachweis des unbewehrten Betons wenn möglich
Geotechnische Nachweise
- tabellarische und grafische Ausgabe der gewählten maßgebenden Einwirkungen und Sohlspannungen je gewähltem geotechnischem Nachweis
- Nachweise im GZT (vereinfacht mit Sohldruck, Kippen, Gleiten, Grundbruch)
- Nachweise im GZG (erste und zweite Kernweite, Setzungen und Verdrehungen)
Übergabemöglichkeiten
- Platten mit finiten Elementen PLT
- Blockfundament FDB+
- Mastfundament FDM+
- Fundament FD+
- Randstreifenfundament FDR+
- Grundbruchnachweis GBR+
- Elastisch gebetteter Balken BEB+
- Setzungsberechnung SBR+
Lastimport aus
- Gebäudemodell GEO
Grundbau
- EN 1997
- DIN EN 1997
- ÖNORM EN 1997
- PN EN 1997
- NF EN 1997
- BS EN 1997
- DIN 1054
- DIN 4017
- DIN 4019
- ÖNORM B 4435-2
Stahlbetonbau
- EN 1992
- DIN EN 1992
- ÖNORM EN 1992
- PN EN 1992
- NF EN 1992
- BS EN 1992
- DIN 1045
- ÖNORM B 4700
Zusatzoption FDPro
Mit der Zusatzoption FDPro erweitern sich die Fundamentprogramme FD+, FDB+, FDS+ und GBR+ um
- einen Erddruckansatz
- eine geneigte Fundamentsohle
- eine 4-seitige unterschiedliche Geländedefinition
- einen seismischen Grundbruchnachweis
- einen Grundbruch-Durchstanznachweis
- eine Tragfähigkeitsberechnung
- eine grafische Schnittgrößenausgabe entlang der Hauptachsen
Hinweis zur kostenlosen 30-Tage-Demo
Die Zusatzoption FDPro kann auch ohne Lizenz 30 Tage getestet werden. Sobald Sie eine Funktion aus FDPro aufrufen, erscheint dann eine Nachfrage, ob die Funktion als Demo starten soll.
Erfahren Sie mehr zum Funktionsumfang des FDPro in der Broschüre oder im Video.
