Treppenlauf

• Stahlbeton der Festigkeitsklasse C12/15 – C100/115
• Leichtbeton der Festigkeitsklasse LC 12/13 – LC80/88
• Betonstahl der Güte B500A / B500B und BSt 420 S(A)

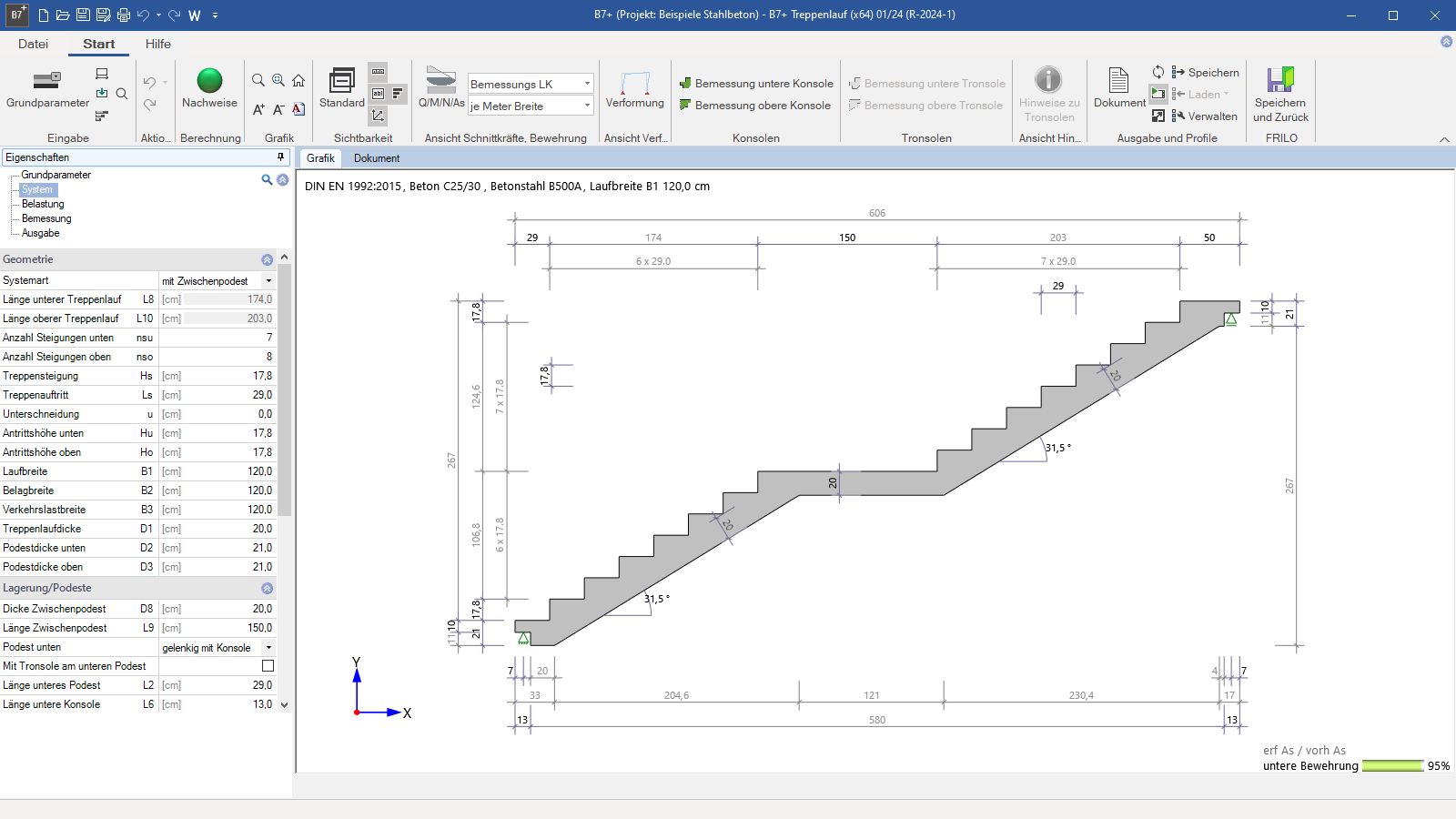

• Treppenlauf mit oder ohne Zwischenpodest
• Podeste gelenkig gelagert mit/ohne Konsole
• Treppenlauf eingespannt in ein Podest
• getrennte Auswahl für unteres und oberes Podest
• wahlweise Eingabe von Federsteifigkeiten für die Lagerungsbedingungen
• Definition einer gesondert zur Laufbreite vorhandenen Belagsbreite möglich
• Eingabe von Treppenstufen mit Unterschneidung

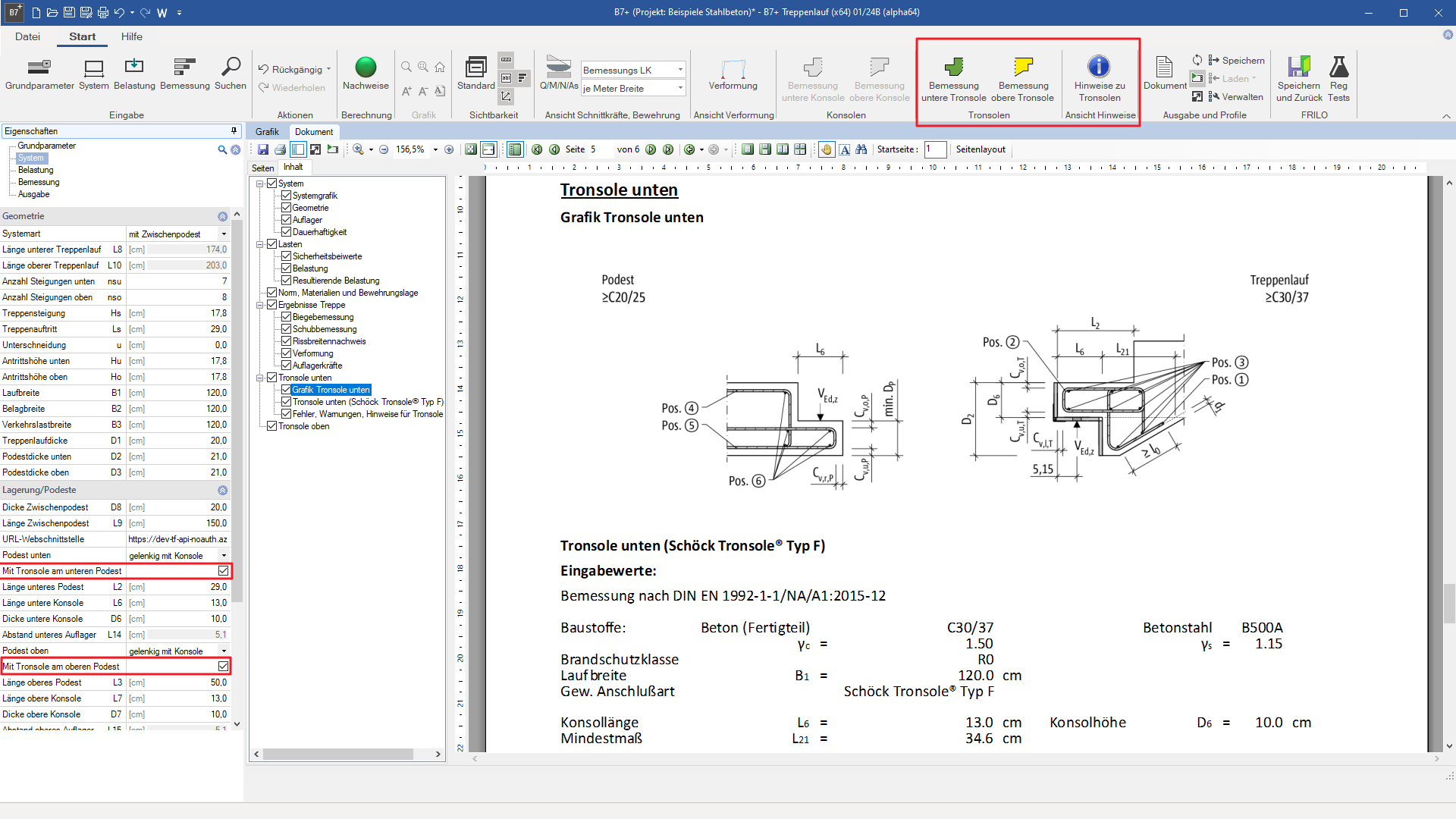

• Schöck Tronsole® – siehe auch Video „Integration der Schöck Tronsole® im Treppenlauf B7+„

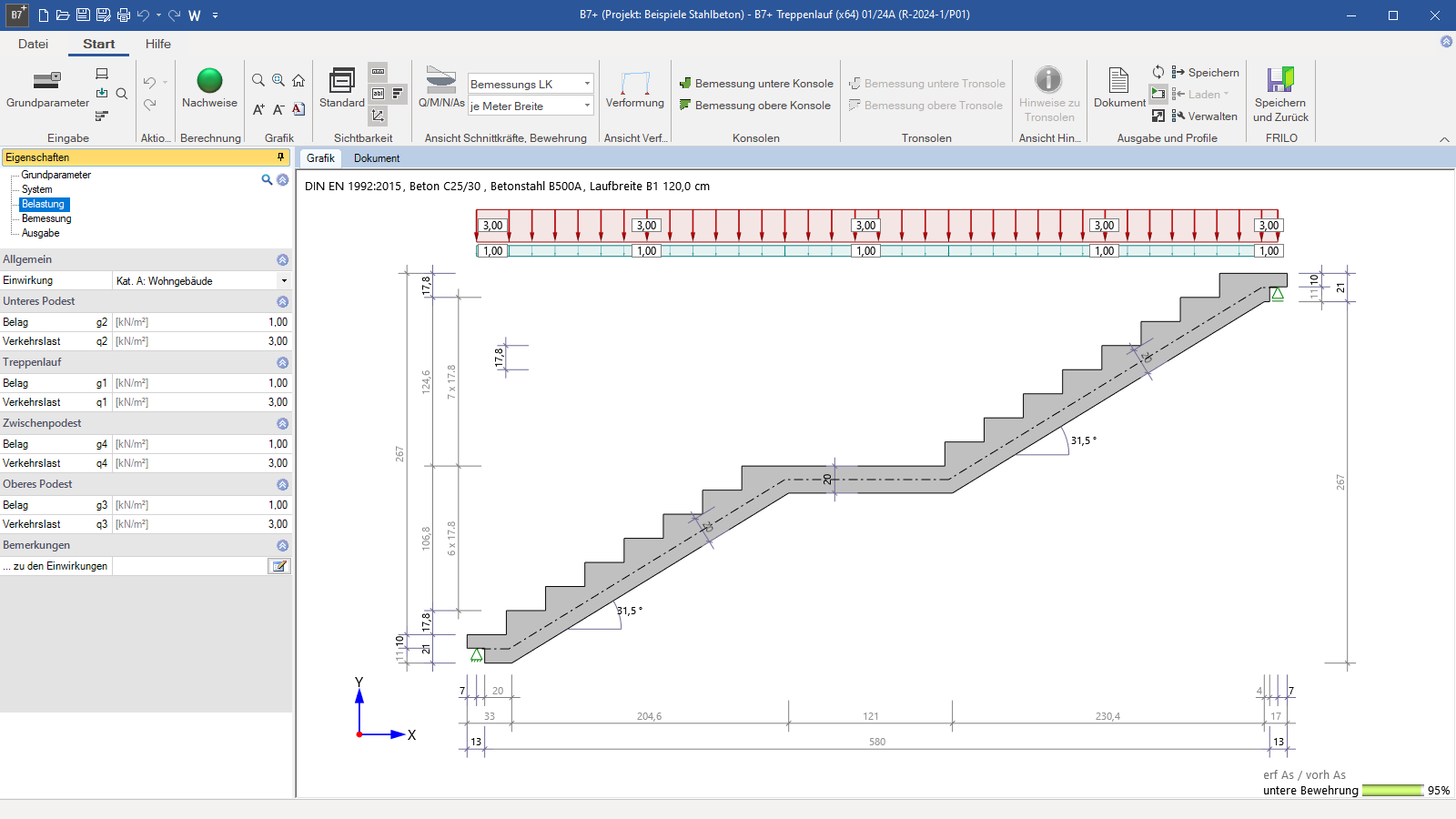

• ständige und veränderliche Linienlasten
• unabhängige Eingabe der Belastung für Treppenlauf und Podest
• Verkehrslast mit definierter Einwirkungsgruppe

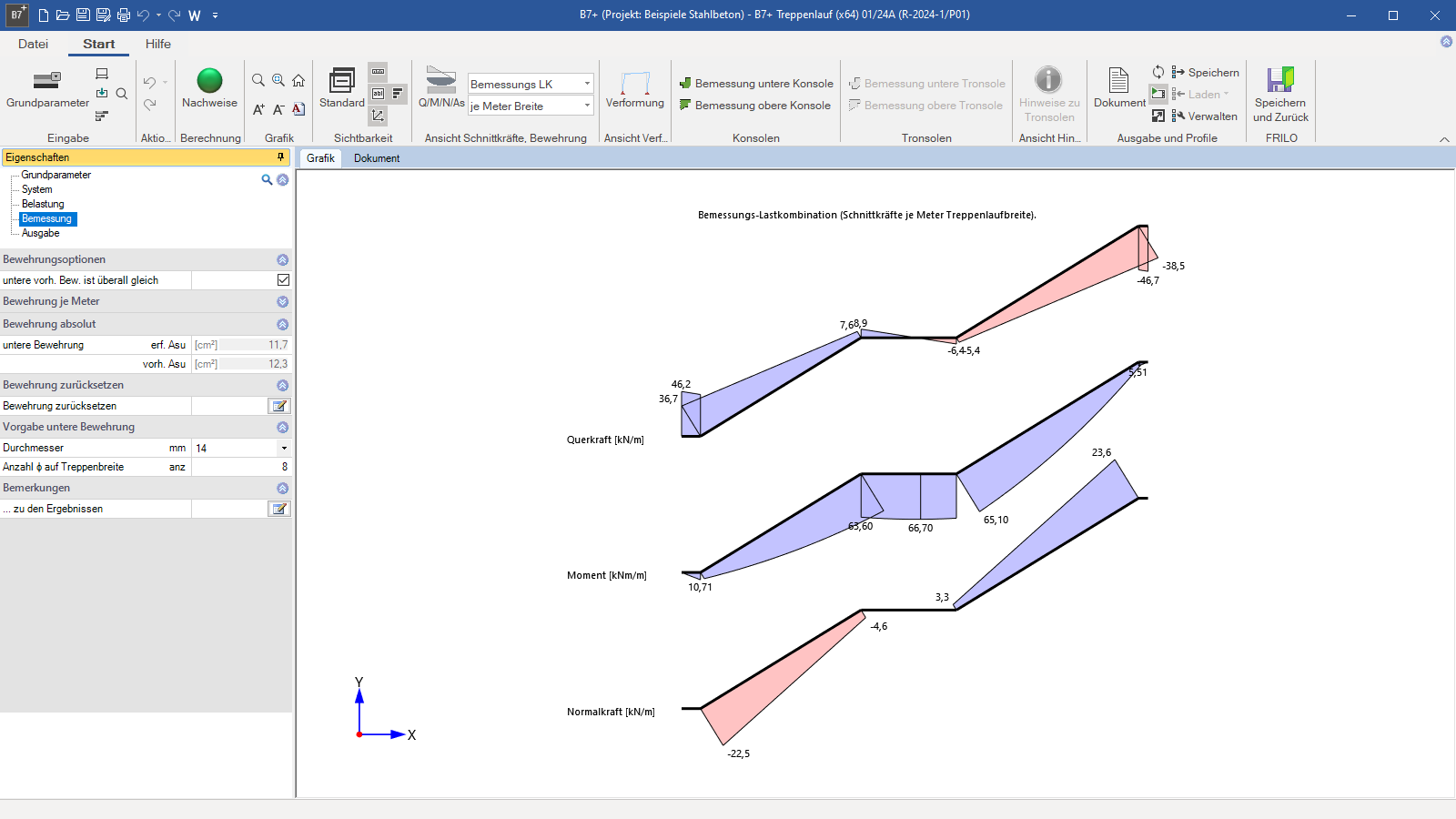

Die Überlagerung der Schnittkräfte erfolgt für die EN-Normen nach EN 1990-1-1 einschließlich der zugehörigen nationalen Anhänge (NA).

Die Biegebemessung erfolgt nach dem kd-Verfahren. Die Mindestbewehrung für Biegung nach Abs. 9.2.1.1 wird (optional) berücksichtigt. Für ein- oder zweiseitig eingespannte Treppen wird die Begrenzung der Druckzonenhöhe nach DIN EN 1992-1-1 Abs. 5.4 (NA.5) zur Sicherstellung einer ausreichenden Duktilität berücksichtigt. Die Schubbemessung erfolgt jeweils am Anfang und Ende der Podeste und des Treppenlaufes. Optional kann die Schubbemessung wie bei einer Platte geführt werden.

Aus der erforderlichen Bewehrung erstellt das Programm B7+ einen Bewehrungsvorschlag (Anzahl der Bewehrungsstähle, Durchmesser und Abstand der Bewehrungsstähle) der vom Anwender geändert werden kann. Ist der Treppenlauf an einer oder beiden Seiten eingespannt oder wird eine Druckbewehrung benötigt, dann wird für die entsprechenden Bauteile ebenfalls neben der Biege- und Schubbemessung ein Bewehrungsvorschlag für die (obere) Längsbewehrung ermittelt und der Rissbreitennachweis geführt.

Der Rissbreitennachweis wird für den Feldbereich – und wenn vorhanden –  an den Einspannstellen geführt. Es werden der Grenzdurchmesser und die errechnete Rissweite ausgegeben und dem vorhandenen Bewehrungsdurchmesser und der zulässigen Rissweite gegenübergestellt.

Die Ermittlung der maximalen Durchbiegung erfolgt für den Zustand I (ungerissener Querschnitt) wahlweise für die charakteristische, häufige oder quasi-ständige Einwirkungskombination. Eine Berücksichtigung des Kriechens (durch rechnerische Reduzierung des E-Moduls) ist möglich. Parameter, die das Kriechen beeinflussen, können detailliert bearbeitet werden.

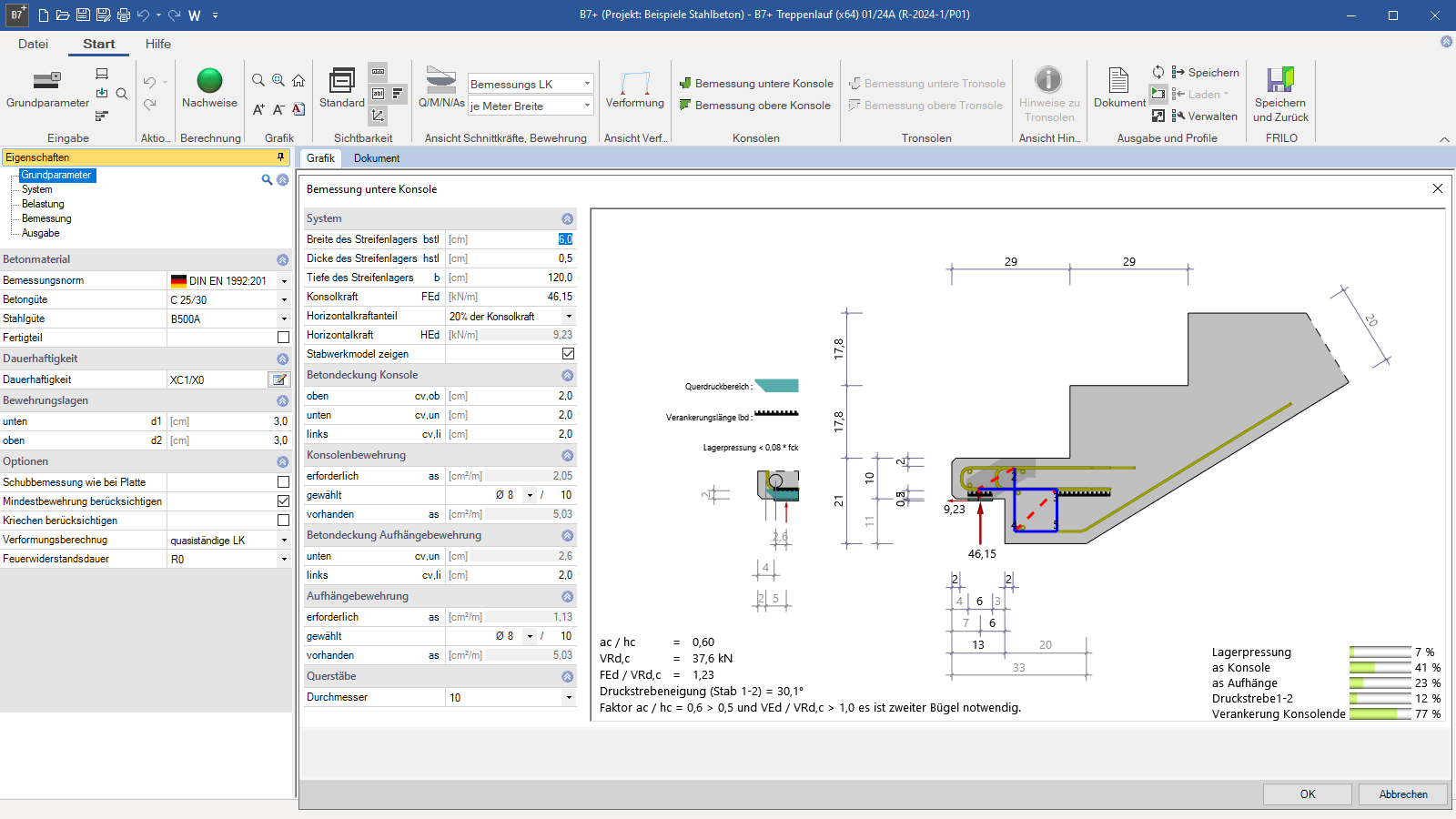

Wenn Auflagerkonsolen vorhanden sind, ist für die Normen DIN EN und ÖNORM EN in Verbindung mit Normalbeton eine Bemessung der Konsolen möglich. Je nach gewählter Konsolengeometrie erfolgt die Berechnung entweder über ein Fachwerkmodell, dem eine lotrechte Aufhängebewehrung zugrunde gelegt wird, oder mittels des Heftes 600 des DAfStb. Die Bemessung erfolgt dabei mit den vom Anwender vorgegebenen Bewehrungsdurchmessern.

• PDF
• Word
• Drucker

• Standardausgabe
• Kurzausgabe

• FRILO XML

• Word
• PDF
• FRILO XML
• DXF-Datei

• DIN EN 1992
• ÖNORM EN 1992
• BS EN 1992
• PN EN 1992
• NTC EN 1992
• EN 1992
